照明是众多大型工厂的主要负荷。对这些电路进行分析对于节约能源和提高电力质量是十分重要的。要记住,商业照明负载采用单相接线,负载连接在相线与中线之间。典型的相线-相线电压为 480 伏,相线-中性线电压为 277 伏。因为每根相线的功率消耗和功率因数都可能各不相同,因此,必须测量照明配电盘的所有相线。

1. 功耗

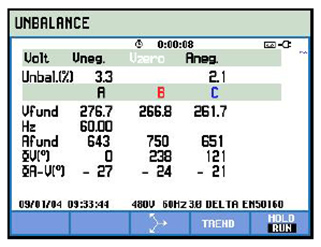

  过大的相不平衡可能会引起电压不平衡,而电压不平衡反过来又会影响三相电机负载。例如,测得的该三相数据中,A 相明显高于 B 相和 C 相,而所有情况下,三相都应该保持平衡。

功耗


2. 功率因数

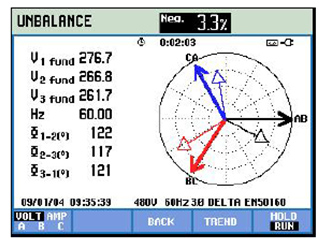

  具有较低功率因数的镇流器可能购买成本较低,但运行成本却较高。该相量图显示了功率因素之间的不平衡。

功率因数

3. 总谐波失真

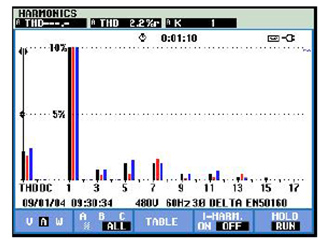

  在选择镇流器时应该考虑电流总谐波失真,尤其是在变压器可能发生过载的情况下。该条形图明确地指出,5次和7次谐波较为显著。

总谐波失真

商用照明负荷的测量

测量检查
1. 电能消耗 (kW)三相之间的平衡。
2. 功率因数((DPF 和 PF)磁性镇流器具有较低 DPF。电子镇流器可能具有较低的总功率因数,虽然新一代镇流器常常内置有谐波降低功能。
3. 总谐波失真 (%THD)电流 %THD <20 % 比较适宜。
4. 电压稳定性不稳定的电压会引起照明灯闪烁。

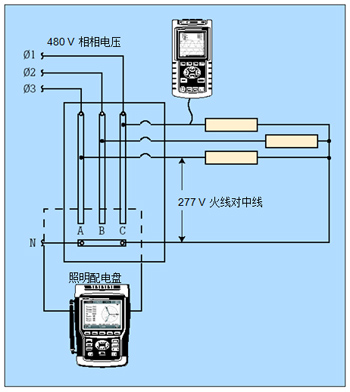

配合人工计算,单相分析仪可独立地测量每一个镇流器。三相分析器可同时测量全部三相电线,且能自动计算。
配合人工计算,单相分析仪可独立地测量每一个镇流器。三相分析器可同时测量全部三相电线,且能自动计算。


单相电力质量分析仪能同时显示电压(上部)和电流(下部)曲线。电流骤升/冲击电流引起了电压突降,表明测量电下游的某个负载是产生干扰的原因。
单相电力质量分析仪能同时显示电压(上部)和电流(下部)曲线。电流骤升/冲击电流引起了电压突降,表明测量电下游的某个负载是产生干扰的原因。

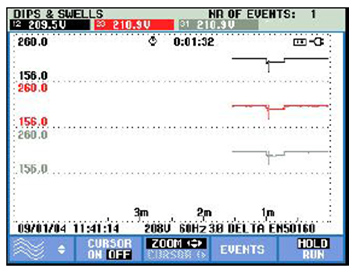

单相电力质量分析仪能跟踪全部三相电线,并对负载之间的相互作用进行对比。
单单相电力质量分析仪能跟踪全部三相电线,并对负载之间的相互作用进行对比。

4. 电压稳定性

  记录表现为灯光闪烁现象的重复性电压突降时,电力质量分析仪的波谷和波峰模式极为有用。它可以同时对电流和电压进行监视。有助于判断电压突降发生在测量点的上游(与负载有关)还是下游(与电源有关)。例如,如果在电流骤升时发生电压突降,则说明可能是下游的冲击电流引起了突降。

  如果电压和电流都发生突降,则说明突降是由上游的一些事件引起的。

  可能是某个并联电路上的一个上游负载(如电机)使馈线电压发生下降。也可能与电源有关,例如,受到雷击或者公用配电系统上的断路器脱扣/重新接入。
