测试线的作用不仅仅是连接测量仪器和被测电路,还能保护您的人身安全。本文将介绍测试线的哪些设计能够在电气测量过程中保护您的人身安全。

测量系统

   您大概听说过这样一句话,"细节决定全局"。这句话用在测量仪器使用的安全性方面非常贴切,数字式万用表等测量仪器的设计是一个整体,也就是说,测量仪器本身、测量仪器的备用件和附件在设计上是一个整体。它不仅体现在测试系统的功能方面,更重要的是还体现在它的功能方面。

  当您手里握着某一特定安全等级的测量仪器测量配电盘中的680 V母线时,您是否了解自己在这种环境下测量得到的安全保护水平呢?尽管测量仪器上标着它能够在您工作的环境中使用,但是测试线呢?如果您所使用的测试线不是产品所标配的,那么您的安全可能得不到充分地保障。即使测试线是产品所标配的,也未必能够完全满足现行的标准。 测试线上的文章并不是所有的测试线都一样,有些时间比较长的测试线会与较新的、较好的测试线混用。与测量仪器一样,测试线也要进行升级才能满足新实施的电气环境安全标准。

   按照标准的要求,为了防止工作时发生危险,测试线的导体部分与手指之间必须保持一定的距离。同时,表笔上应该有护圈,使手指与表笔暴露的金属部分保持适当的距离。标准中对于各种绝缘材料和电压等级的这种距离和绝缘等级都进行了规定。

   1关于设施类别和电压等级的详细信息,请参考《电气测量安全ABC》文件。

如何正确地选择测试线?

  一旦确定了需要测量的设施类别和电压大小,选择相应的测量仪器就变得非常容易了。但是,仪器所使用的测试线必须等于或超过测量仪器的安全等级。

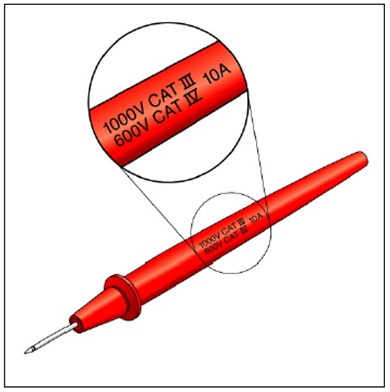

  例如,如果需要测量的配电盘的电压为680伏,则需要选择同时达到1000 V CAT III(即本例中的电压环境)和600 V CAT IV级别的万用表。电压表和测试线上必须同时清楚地标注有该安全等级,

  如果万用表测试线的安全等级不等于或超过万用表的安全等级,则仪器,最重要的是还有您将存在危险。

  老的测试线在绝缘层厚度方面可能达不到如今电气环境下所要求的厚度,另外,磨损或使用不当的测试线的绝缘层比较容易被破坏。例如,被门框夹过或过度折弯受损的测试线受损点的绝缘能力会下降。测试线如果出现开裂、挤压或者污损严重的现象,应该更换新的,同时其安全等级应该与测量仪器相同。

  另外一个需要注意的特点是测试线能够安全处理的电流大小。如果仪器的最大熔断电流为10 A,则如果使用电流等级低于10A的测试线的话会导致测试线过热,进而导致绝缘外皮熔化从而降低测试线的安全等级。另外,表面出现褪色或绝缘外皮熔化的测试线应停止使用,并以新的测试线取代。

四级电压环境


四级电压环境

  按照国际电工委员会的(IEC)规定,四级电压环境包括架空电缆、地下埋设电缆和进户线电源,这类环境是电气技术人员每天都要测量的地方。

  如果您就在这些区域进行测量并且使用的测试线时间比较长的话,则需要考虑更换清楚地标注有CAT IV的测试线。 其他安全特性
除了达到耐压和电流容量要求外,测试线的连接器应带有护套,绝缘外皮应采用硅绝缘材料,从而进一步保护您的安全。
如果采用护套连接器的话,测量过程中一旦出现连接器脱落而仍然与电路连着的情况,可以防止您接触到连接器。最好活动表笔、延长测试线以及通用测试线都使用这种护套。

   硅绝缘材料不仅绝缘性能好,而且与标准的测试线绝缘外皮相比更加耐磨损。同时这种线更加柔软,使用更加方便。

  因此,当您拿起测量仪器进行测量时,不仅要检查仪器本身是否损坏,安全等级是否合适,还要检查测试线及其他附件。出于安全考虑,测试线的耐压等级和电流容量应该与测量仪器上的标注相同。
