重要的事情说三遍:福禄克光缆测试模块不管是DTX-MFM或者DTX-SFM几代的光缆测试模块还是这一代的CFP-Q-ADD等等损耗测试模块,拆卸的时候或者插拔转接头一定要小心谨慎,不要暴力、不要蛮力、不要强力。。。。反正就是如果遇到阻力一定要小心观察,切忌蛮横用力,否则一定是个悲剧。为什么这么说,请看近期多起这样的维修案例。


  客户发过来的模块声称之前用的好好的,突然无法识别了,这个识别并非是光纤模块不被平台识别,而是光源和功率计之间通讯出错,无法识别光源。采用环路测试的办法可以很快判定是功率计的问题还是光源的问题,在我们的建议下,客户还是声称无法通讯。没有办法,只能快递到维信仪器的维修实验室进行检查。

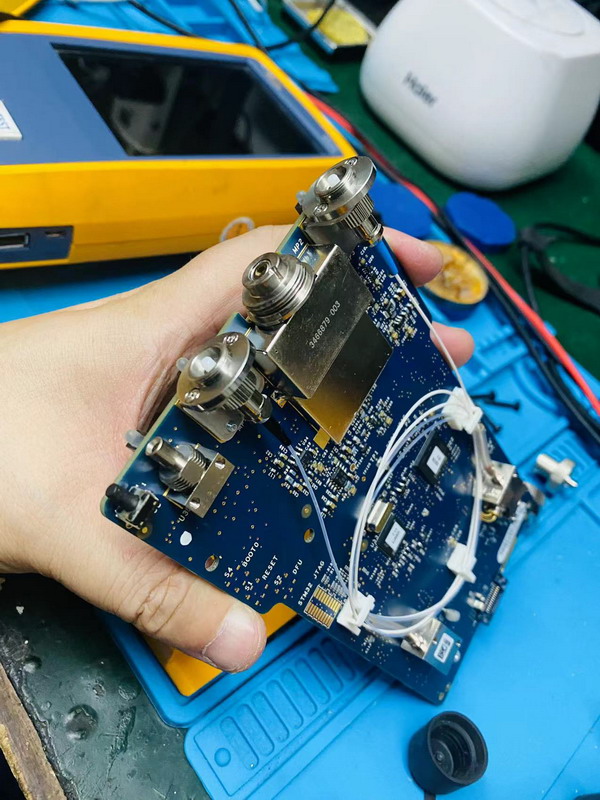

  肉眼所见基本是原封不动的原厂出品,证明设备没有被第三方维修过或者恶意处理过。


  各个运放电路检测之后均未发现明显的故障,功率输出也确认是在官方声明的合理范围之内,这样就可以排除功率过低从而导致无法识别的可能性。利用第三方功率计结合光源的输出,证明无论是单模光源或者是多模光源的输出都是正常的,可能问题就是出在功率计。


  我们甚至是怀疑是我们的跳线出问题了,更换了不同的跳线故障依旧,用这个跳线检测其他的模块一切正常,说明问题应该不是在核心电路或者外部跳线上,只有可能出在功率计的输入端接口上。

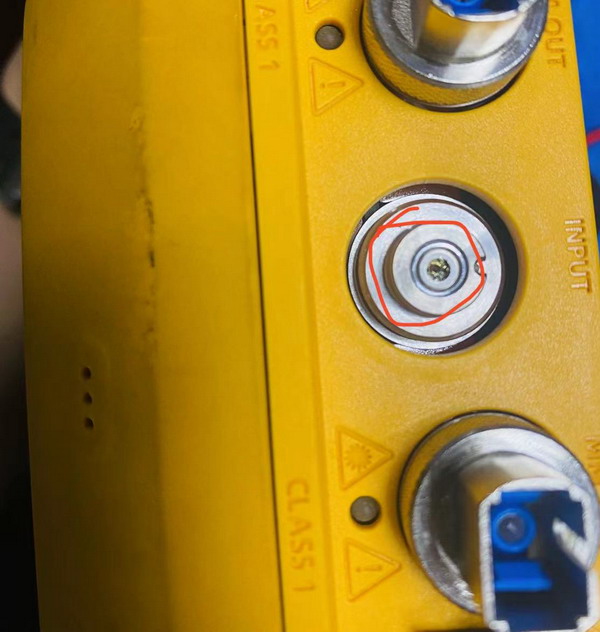

  卸下功率计的可更换的接口,一切如常,似乎没有任何问题。不过这里需要特别要注意的是,这个功率计的端接口在输入的原型孔径当中是有一层非常薄的透明玻璃,个人猜测可能是过滤灰尘或者聚焦的作用,肉眼稍不留意是无法看出有任何问题的。如果是过滤灰尘理论上应该会有微弱的功率显示,但现实是没有任何通讯,所以聚焦的可能性会更大一些。


  这个时候通过仔细甄别,发现故障模块的这个玻璃不知道啥时候不见了,或者说被捅破了而不自知,类似的故障似乎已经发生了好几例,说明这样的人为故障还真是不少。


  目前确认了物理故障点,更换对应的器件模块相对就简单多了,比较幸运的是福禄克的功率计端口模块基本都亅来自于同一个厂家,在不同的型号上面是可以通用的,拆掉一个报废的光缆模块,开机测试,一切恢复正常。
