经常有用户询问工业以太网的测试的问题,基于福禄克M12工业以太网测试模块我们准备了这篇应用文章,从标准的选择、厂家线缆规格、模块的选择等角度,帮助大家快速了解工业以太网线缆的测试以及具体实施步骤。在本文中,我们将以工业以太网四个重要协议中的一个,也就是重要的Profinet协议,该协议是西门子与Profibus用户组织的成员公司共同开发的应用协议。它利用在集成设备中的特殊交换机本质上将Profibus I/O控制器通信扩展至以太网。


  因为工业以太网接口众多,所以在本文的开头,我们便提出以福禄克工业以太网测试模块M12为模型,针对西门子的profinet测试极限值来进行工业以太网线缆的测试。那么有必要介绍一下M12接口的特殊性,因为工业以太网中使用的连接器也需要更加可靠,虽然专为工业环境而设计的加固型RJ45连接器采用密封以实现防尘防水,并具有耐化学性等特性,但M12连接器由于具有较小的圆形外观和12mm锁紧型螺纹而在工业以太网中得到更广泛应用,即使受到冲击和振动,也能保持可靠连接。此外,M12连接器通常具有更广泛的防侵入保护选项,可承受高压冲刷并且耐腐蚀。M12连接器提供直线式和呈角度配置,可实现多种机械连接,更常见的为4针或8针。4针支持大多数工业以太网应用中的100 Mb/s速率,而千兆以太网要求采用8针连接器,需要全部四对线进行传输——听起来很熟悉吧?对于PoE,4针M12也只支持Type 1 PoE,利用同一对线同时传输数据和直流电源,而Type 2及更高类型则需要8针M12。M12至RJ45电缆组件也很常见,只需要将电缆的一端连接到存在冲击和振动情况的机械即可。


  那么如何测试工业以太网线缆呢?首先需要具备相应的M12工业以太网测试模块。也就是DSX-CHA021也就是常说的4口D-CODE和DSX-CHA-M12-X也就是常说的8口的X-CODE模块。在VERSIV平台上,无论是DSX5000还是DSX8000都具备这种测试能力。具体如何测试工业以太网线缆,需要按照以下的步骤执行。


  1、插入对应的M12测试模块


  2、选择对应的测试标准,在本案例中我们选择了profinet测试极限值。该极限值在标准选项的应用栏目下面就可以找到。


  3、在线缆类型里面,找到对应的厂商或者就按照通用的模型,本案例中我们是选择的西门子。在西门子目录下,找到线缆的规格


  4、选择完毕,基本就类似通道测试模型,按照正常的测试方式进行测试就可以了。

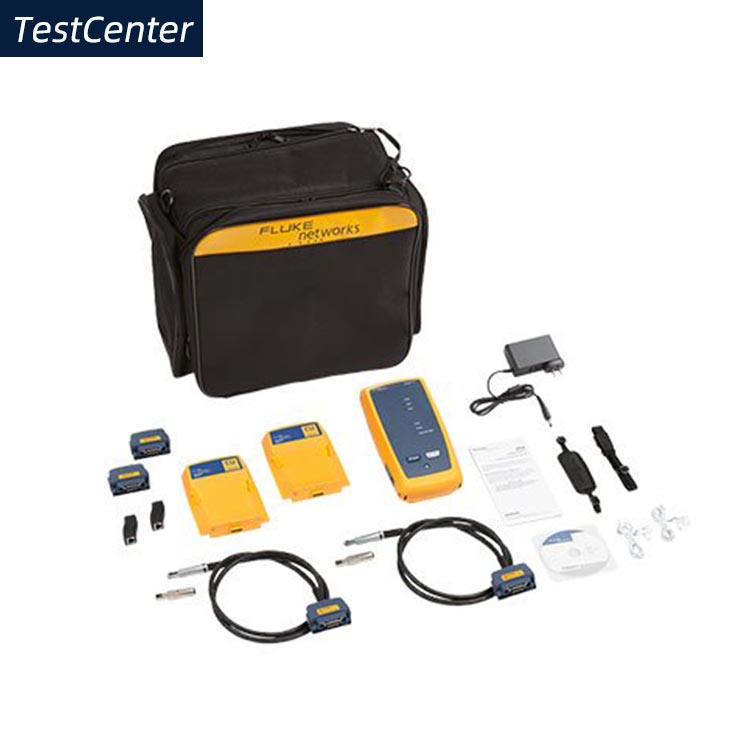

  这个测试过程没有什么特殊之处,测试完毕保存测试结果就可以了。如何测试工业以太网线缆的整个步骤大概就是如此,也没有特别的步骤和注意事项。需要重点提一点的是,有很多时候用户端只提供了一个M12的母口,无法与我们的设备模块进行对接,这个时候通常就购买一条M12公口的高质量转接线加以对接即可。以上如何测试工业以太网线缆的整个过程。附上两个重要的测试模块图形,仅供参考。
