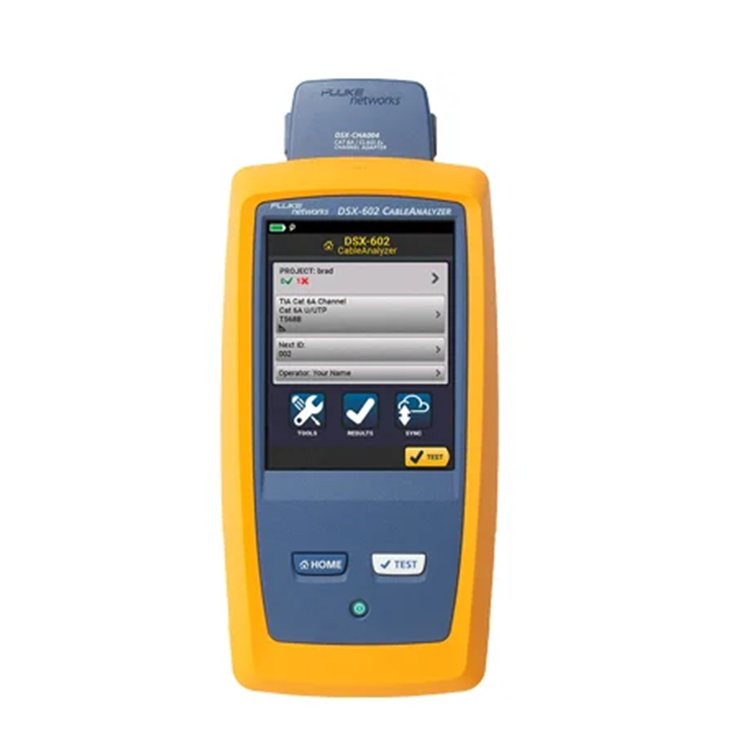

设备型号为fluke DSX-600
仪器主体测线仪分为主机（右侧）和副机（左侧）两个部分，主机有触控显示屏，HOME键，TEST键，可通过显示屏进行系统设置，测线操作及数据结果查看等功能。
副机面板有六个指示灯，上方三个指示灯显示测试状态及结果。按下TEST键，TEST指示灯会闪烁，生成诊断结果后，PASS指示灯亮起，测试合格；FAIL灯亮起，测试结果不合格。下方三个指示灯则显示语音、链路连接、低电量这三个指标状态。绿色按钮为开关机键。
插入使用语音功能，在链路连接正常的情况下，按下TALK键,两端可以进行通话，TALK指示灯亮起。链路不正常时，按下测试键，TONE指示灯闪烁报警。电量不足时，LOW BATTERY灯亮。
2.仪器配件
配件里有一对充电器，一对模块（根据不同网线类型选择不同对应模块，经测试，6A类模块可以用来测5e类跳线），一对电源插头转换器，一对耳机，一根usb线，一根网线以及使用说明书。
二、测试方法
1.线路连接
首先根据网线类型选择合适的模块安装到仪器上，将线路的两端一段连接主机，一端连接副机，构成完整的测试线路。
2.测试线路
在主机上新建项目，然后点击测试按钮，得到测试结果，对结果进行编号并保存。
3.数据的同步与导出
数据导出一共有两种方法，分为网页导出和软件导出。
1.首先在该网站上，使用邮箱注册一个账号并登陆。
2.然后将测线仪的主机用网线连接至网络，点击同步，此时出现登录界面，输入和在网站上注册的相同的账号及密码进行登录。再点击主机HOME页上的同步键，将测试结果的数据同步到网站上。
3.再点击生成报告，生成测试报告即可。
4.点击打印即可打印测试报告
