TIA已认可MPTL连接

如果你熟悉将水平电缆走线的一端端接到RJ-45插头,从而直接连接到设备的这种部署,那么你也一定了解现在所谓的模块化插头端接链路(MPTL,Modular Plug Terminated Links)。

虽然之前在楼宇自动化和电子安 全和安保标准(以前被称为“直接连接”)中已经得到认可,而MPTL作为当部署插座和设备线被认为是不切实际或不安 全时的一种连接设备的备选方式,但是,现在它已得到zui近批准的ANSI-TIA568.2-D标准的认可。

与客户合作时,重要的是要认识到MPTL比传统的插座、面板和设备线更适合用于设备连接。如果你要部署该拓扑方案,福禄克网络会为你提供测试方面的支持与协助。



让一切不法行为无所遁形

如果你常常与例如零售、教育和酒店等行业的客户打交道,那么你会知道布线系统部署将需要包含支持监控摄像头的多种连接。无论是抓捕商店扒手、威慑蓄意破坏行为、还是防止公共场所恐怖主义行为,摄像头无处不在。

当监控摄像头被连接至带有可接入设备线的裸露插座时,只需将该设备线从摄像机中拉出即可轻松将摄像头从网络断开——如图所示。如果 安 全性是客户zui关心的问题,那么你可能需要考虑将MPTL应用于这些设备。通过取消插座、面板和设备线,你可以轻松拆卸摄像头——MPTL可以从墙壁或天花板后面直接插入至设备。



节约成本且美观

虽然安 全性是采用MPTL连接设备的主要原因之一,但在其他场景下,这种拓扑结构可能对客户还有其他意义。在物联网(IoT)和智能建筑时代,越来越多的设备联网,并且其中许多设备很可能要求在阻燃空间内连接——从LED灯和Wi-Fi接入点,到建筑自动化控制。并非所有插座和跳线都具备规范要求的plenum(集气室)阻燃等级,使用带有plenum阻燃电缆的MPTL则消除了这一问题。

对于不需要经常移动到不同位置的设备,如台式计算机、VoIP电话、打印机或其他外设,MPTL还可以通过减少整体材料清单并允许更快部署来帮助降低成本。因为无需将电缆端接至插座,将插座安装至面板并与设备线连接。消除插座和设备线可以为重视外观的环境提供更整洁、更清爽的观感,没有人喜欢看到视频显示器和插座间的设备线从墙上垂下来。

DSX5000



只需一个跳线适配器

随着MPTL应用激增,zui终可能会出现不再是典型的四连接器通道的水平走线。要认证这些链路,需要遵循新的基于标准的测试程序,验证设备端zui后一个插头的连接性能。

新ANSI-TIA568.2-D标准规定了适当的MPTL测试程序,该程序在主机上使用永 久链路适配器,例如福禄克网络的DSX-PLA004或DSX-PLA804,并在远端设备上使用单个跳线适配器,例如福禄克网络的DSX-PC6A、DSX-PC6或DSX-PC5e。



好消息是,福禄克网络现在将5类、6类或6A类跳线适配器与DSX永 久链路适配器,包括所有DSX2 CableAnalyzer型号在内,组合使用,无需像进行跳线测试时那样购买一对跳线适配器,即可进行MPTL认证。这些适配器与所有DSX2型号兼容,可以从深圳连讯达处购买。

MPTL

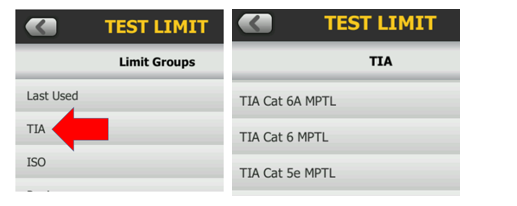

另一个好消息是,zui新版本的福禄克网络Versiv2-DSX固件中已包含新MPTL测试限值,可与DSX2 CableAnalyzer™系列测试仪配合使用。只需在“测试设置”(Test Setup)屏幕中,选择“测试限制”(Test Limit),然后选择“更多”(More)。然后在限值组(Limit Groups)下选择TIA,并选择TIA Cat 6A MTPL、TIA Cat 6 MPTL或TIA Cat 5e MPTL。就这么简单!
