MPTL(Modular Plug Terminated Links),即模块化插头端接链路,是一种将水平电缆的一端端接到RJ45插头,从而直接连接到设备的布线方式。MPTL本质上是一种永久性的链路,取代了典型的插座间永久链路。其标准出自于2018年发布的TIA-568.2-D。

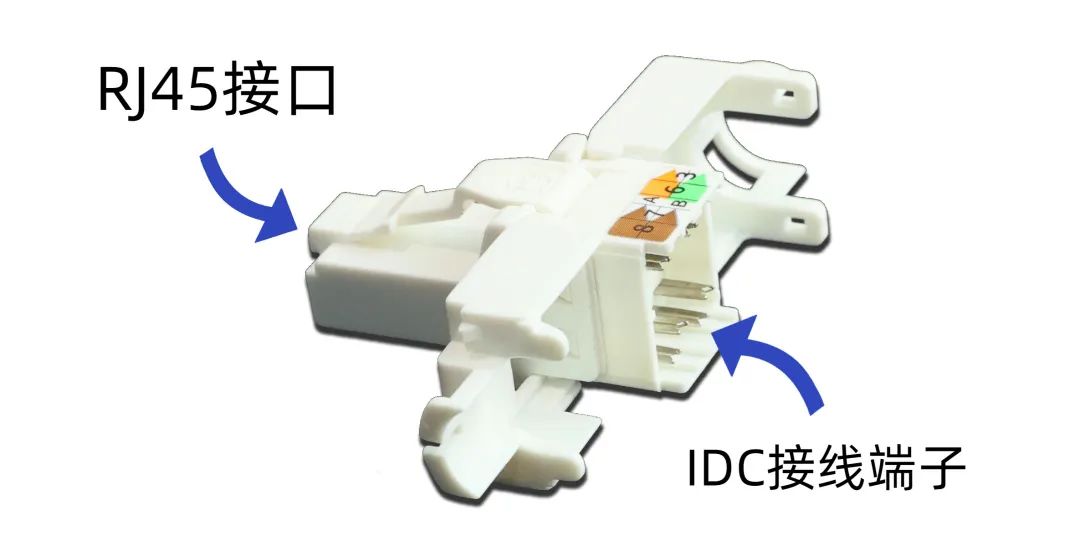

  网络跳插头,其结构类似于RJ45水晶头加RJ45网络信息模块的结合体,可以把它当做是RJ45水晶头的升级版本,连接设备端为RJ45接头,卡接网线端为IDC接线端子,不仅方便终端设备的连接,而且极大改善网线卡接困难的问题。内含PCB组件,给链路提供了更优的串扰补偿和更高的测试余量。


  随着各类系统不断添加到网络中,MPTL的使用将保持增长的趋势。最新版TIA568.2-D-2018也将模块化插头端接链路(MPTL)进行了标准化和规定。新标准允许对MPTL进行现场测试,在以前这是不可能实现的。业界领先的测试仪表公司已经开发了对应的测试方法和设备,可验证包含MPTL在内的信道满足6类或6A类的性能要求,为1Gbps以及更高的数据速率提供良好支持。MPTL链路主要适配于终端设备为无线AP或高清视频监控的链路上,下图为MPTL链路的测试模型:
