实现“机器代替人”
认证连接硬件传输性能
RJ45模块无需卡线
消除人为因素影响
降低测试成本
确保测试一致性与重复性
支持产线批量测试
内置 YD/T926.3、ISO11801、TIA568标准限值
传播时延与时延偏差
回波损耗 RL
插入损耗 IL
NEXT/FEXT
TCL/ELTCTL
PSNEXT/PSFEXT
TIA-568-C标准已对 RJ45连接硬件给出了测试方法，但即便采用基于PCB的测试插头（PCB based test plug assembly）改善了测试精度与效率，仍需在模块一侧进行卡线后，才能解决与矢量网络分析仪的连接。这就不可避免地引入了 人为因素的不利影响。同时，为了测试 RJ45连接硬件这类双向 4 通道（16端口）元件的所有传输参数，要求矢量网络分析仪要么具有足够多的测试端口，要么配 备开关矩阵，这又增加了测试成本。如果仅选用 4 端口网分进行测试，则需频繁手动更换测试引 线与夹具的连接位置，降低了测试效率、增加了工时成本。

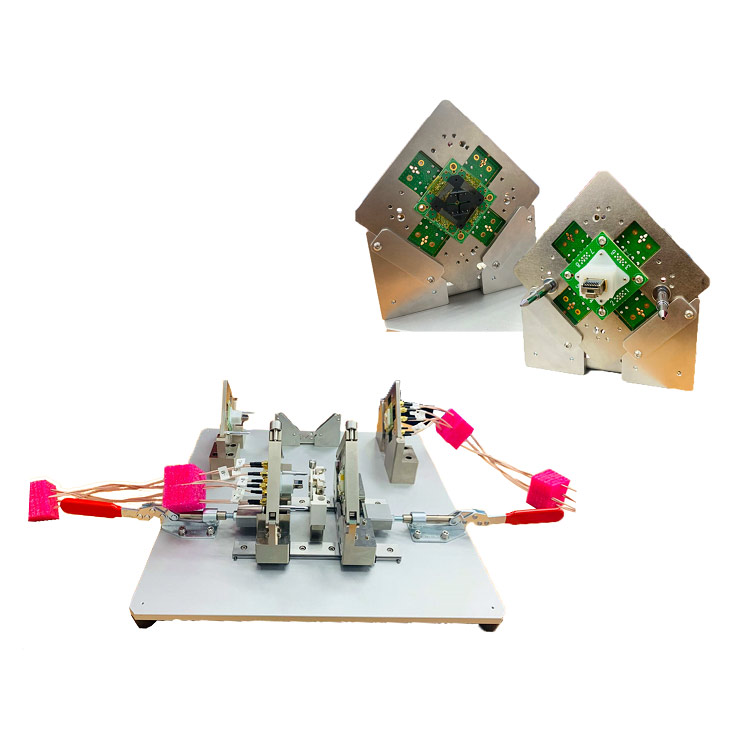

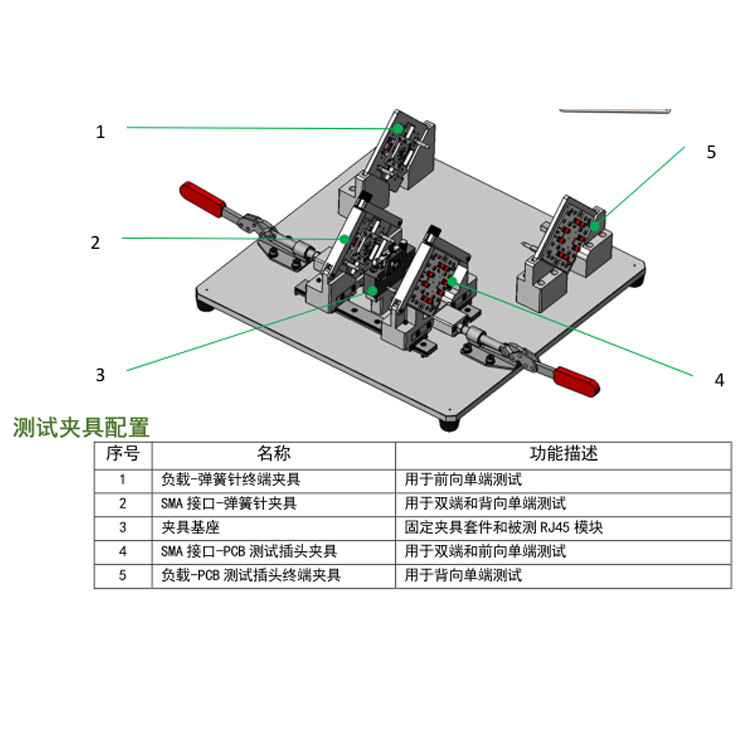

AEM公司针对 RJ45连接硬件的测试特点，研发了专用测试夹具，采用基于PCB的测试插头，以及
弹簧针顶接方式，被测 RJ45模块无需卡线。
AEM公司的 8端口网分测试单元——MMVNA, 可单机/ 双机/多机协同运行，测试端口扩展无上限。仅需 2台 MMVNA 即可构成 16端口矢量网分测试系统，准确获知 Cat.6A及以下各类 RJ45连接硬件前向、背向及双向传输 性能参数，实现了“机器代替人”的高速、无损测试，最 大限度地消除了人为因素的影响，测试结果具有高度一致 性和稳定性。
配套控制软件——VNA Manager，可控制多 台网分测试单元（受控测试单元数取决于PC机 USB口数量），实现控制设备校准、设置 S参
数、控制测试动态范围与量程、编辑和调用测 试配置、绘制测试结果曲线图、保存和调用测 试数据、转换测试数据格式等功能。
