通道数

2

带宽 (–3 dB)

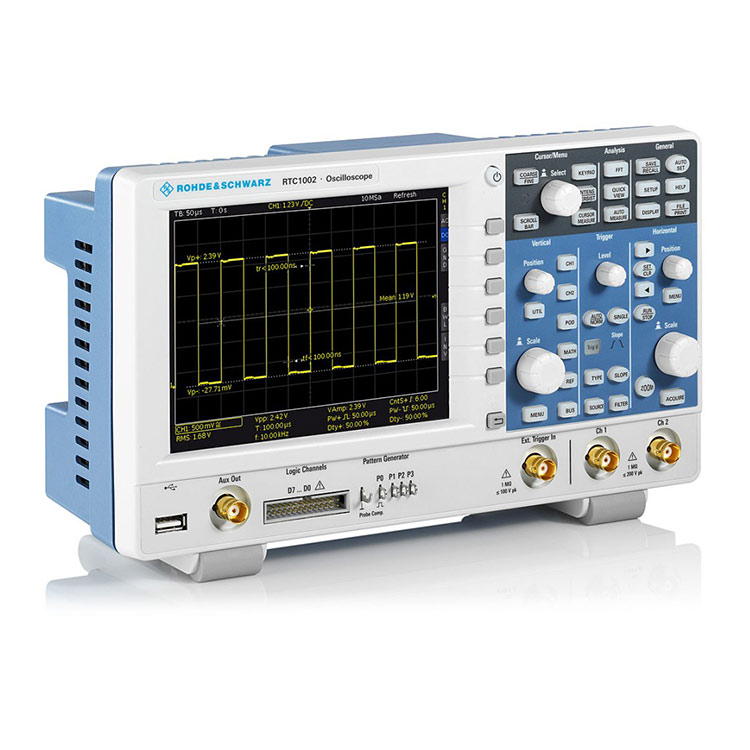

R&S^®RTC1002（配备 R&S^®RTC-B220/-B221/-B222/-B223）

50 MHz、70 MHz、100 MHz、200 MHz、300 MHz

上升时间（计算值）

R&S^®RTC1002（配备 R&S^®RTC-B220/-B221/-B222/-B223）

7 ns、5 ns、3.5 ns、1.75 ns、1.15 ns

输入阻抗

1 MΩ ± 2%   || 14 pF ± 2 pF

输入灵敏度

所有范围内均支持最大带宽

1 mV/div 至 10 V/div

DC 增益精度

偏移和位置 = 0，自校后，最大工作温度变化为 ±5°C

所有范围内的输入灵敏度

3%

采集系统

最大实时采样率

1 Gsample/s；2 Gsample（交织模式）

采集存储

1 Msample；2 Msample（交织模式）

水平系统

时基范围

1 ns/div 至 100 s/div

触发系统

触发类型

标配

边沿，宽度，视频（PAL，SECAM，PAL-M，SDTV，HDTV），码型，超时

选件

I²C，SPI，UART/RS-232/RS-422/RS-485，CAN/LIN

分析和测量功能

快速查看

按下按钮，内部测量值会直接显示在波形上并持续更新

峰间电压、正峰值/负峰值、上升时间/下降时间、平均值、RMS 值、周期、频率

自动测量

脉冲串宽度，正/负脉冲计数，上升/下降沿计数，平均值，周期 RMS，RMS，周期平均值，正/负峰值，频率，周期，幅度，低电平，正/负过冲，脉冲宽度，正/负占空比，上升/下降时间，延迟，相位

波形数学运算

加法、减法、乘法、除法、FFT

MSO 选件

数字通道

8 个（1 个逻辑探头）

采样率

1 Gsample/s

采集存储

1 Msample

波形发生器选件

分辨率，采样率

8 位，978 ksample/s

幅度

高阻抗；50 Ω

60 mV 至 6 V (V_pp)；30 mV 至 3 V (V_pp)

DC 偏移

正弦波

0.1 Hz 至 50 kHz

脉冲/矩形波和锯齿波/三角波

0.1 Hz 至 10 kHz

4 位码型发生器选件

可编程码型

采样时间

20 ns 至 42 s，上/下

存储深度

2048 个样本

4 位计数器

频率

50 MHz 至 100 MHz

方波

频率

500 kHz 至 1 MHz

数字电压表

测量

DC、AC + DC RMS、AC RMS 分辨率

最高 3 位

频率计

分辨率

5 位

通用数据

屏幕

6.5" VGA 彩色显示屏（640 像素 × 480 像素）

接口

1 x USB 主端口、USB 设备端口、LAN

可识别噪声

距离为 0.3 m 时的最大声压等级

30.4 dB(A)

尺寸

宽 × 高 × 深

285 mm ×   175 mm × 140 mm
  (11.22 in × 6.89 in × 5.51 in)

重量

1.7 kg   (3.75 lb)
