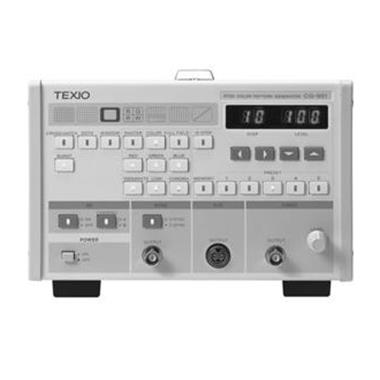

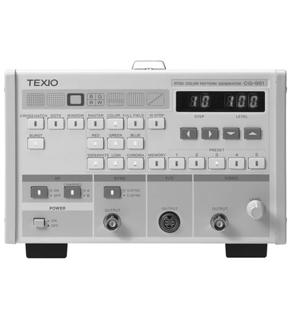

型号 | CG-935N(NTSC)/CG-935P(PAL) | CG-951(NTSC) |
十字线 | 16×29(黑色背景下的白色图案,屏幕中间有一点) | 20(垂直)×16(水平)(黑色背景下的白色图案,左上角有一标志) |
中心十字 | 1×1(黑色背景下的白色图案,十字在屏幕中间) | |
点 | 15×19(黑色背景下的白色图案) | 20(垂直)×16(水平) |
窗口 | 0.5×0.5(黑色背景下的白图案) | |
光栅 | 红、蓝、绿、白、100%白、品红 | 100%白,75%白、黄、青、绿、品红、红、蓝 |
色度 | 色度信号从彩条信号除去,图案中只含亮度信号 | |
信号 | ||
关闭 | ||
亮度 | 亮度信号从彩条信号除去,图案中只含色度信号 | |
信号 | ||
关闭 | ||
S输出 | ||
输出 | CAL；Y+S1Vp-p(同步至100%白), | |
电平 | C286mVp-p(Burst),300mVp-p(仅限PAL)±5%(仅限CG-935N/935P) | |
载波输出 | ||
载波 | NTSC：3.579545MHz;PAL:4.433619MHz | |
频率 | ||
频率 | 中心频率±100MHz(±5Hz内可调) | 中心频率±100Hz |
电源 | 90-250V AC 50/60Hz,约15W | 100/120/230VAC±10%,50/60Hz,约28W |
要求 | ||
尺寸 | 212(宽)×133(高)×272(长)mm | |
重量 | 约3.5kg | 约5.3kg |
型号 | CG-935N(NTSC)/CG-935P(PAL) | CG-951(NTSC) |
十字线 | 16×29(黑色背景下的白色图案,屏幕中间有一点) | 20(垂直)×16(水平)(黑色背景下的白色图案,左上角有一标志) |
中心十字 | 1×1(黑色背景下的白色图案,十字在屏幕中间) | |
点 | 15×19(黑色背景下的白色图案) | 20(垂直)×16(水平) |
窗口 | 0.5×0.5(黑色背景下的白图案) | |
光栅 | 红、蓝、绿、白、100%白、品红 | 100%白,75%白、黄、青、绿、品红、红、蓝 |
色度 | 色度信号从彩条信号除去,图案中只含亮度信号 | |
信号 | ||
关闭 | ||
亮度 | 亮度信号从彩条信号除去,图案中只含色度信号 | |
信号 | ||
关闭 | ||
S输出 | ||
输出 | CAL；Y+S1Vp-p(同步至100%白), | |
电平 | C286mVp-p(Burst),300mVp-p(仅限PAL)±5%(仅限CG-935N/935P) | |
载波输出 | ||
载波 | NTSC：3.579545MHz;PAL:4.433619MHz | |
频率 | ||
频率 | 中心频率±100MHz(±5Hz内可调) | 中心频率±100Hz |
电源 | 90-250V AC 50/60Hz,约15W | 100/120/230VAC±10%,50/60Hz,约28W |
要求 | ||
尺寸 | 212(宽)×133(高)×272(长)mm | |
重量 | 约3.5kg | 约5.3kg |
CG-935p 彩条信号发生器 |
隔行及逐行扫描
S输出
CG-935P射频输出(欧洲、意大利、澳大利亚、新西亚、英国各2个频道)
