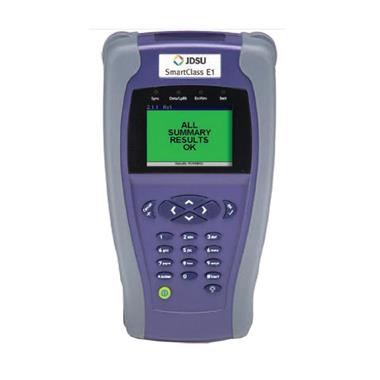

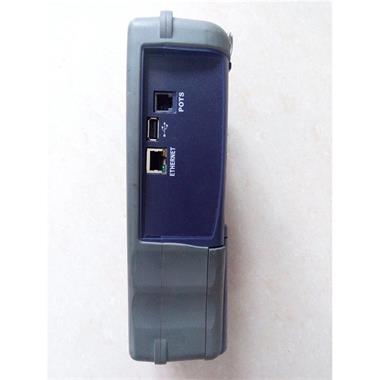

SmartClass E1

JDSU SmartClass E1 2M误码仪是一款用于E1和数据业务的安装和运行维护的手持式测试仪表,
它能够提供适用于E1和数据业务分析的多种测试模式。2M误码仪是一个经济的、易于使用的手持式解决方案,
适用于工作在**线的现场技术人员。2M误码仪具有自动配置(AutoConfig)的特性与大屏幕彩显,这一重量轻、
结构坚固、由电池供电的测试仪使得运营商与合同分包商能够快速地安装与开通业务。



产品介绍:



    JDSU SmartClass E1 2M误码仪是一款用于E1和数据业务的安装和运行维护的手持式测试仪表,它能够提供适用于E1和数据业务分析的多种测试模式。2M误码仪是一个经济的、易于使用的手持式解决方案,适用于工作在**线的现场技术人员。2M误码仪具有自动配置(AutoConfig)的特性与大屏幕彩显,这一重量轻、结构坚固、由电池供电的测试仪使得运营商与合同分包商能够快速地安装与开通业务。。它还能够满足移动运营商建设E1网络基础结构的需求。



产品特点:



Ø 彩**形用户界面,中文菜单

Ø 易于使用、重量轻、结构坚固,适用于E1/数据业务的安装和维护

Ø 自动配置(AutoConfig)功能大幅度的减少了现场技术人员的培训

Ø 双E1端口,用于双向监测与故障查找

Ø 具有事件记录和柱状图分析,以便发现并解决问题

Ø 支持G.703同向、反向接口测试

Ø 具有PC分析软件,用来下载结果和打印测试报告



功能应用:

E1

Ø 端接、监测、桥接与本地环回模式

Ø G.703– 2Mbit/s测试

Ø 2M,N×64Kbit/s测试

Ø G.821, G.826 与 M.2100性能分析

Ø 语言监听

Ø 频率偏移

Ø VF电平与频率测试

Ø VF音频插入

Ø E1信号电平测试

Ø ABCD/Sa监测

Ø 环路时延

Ø 告警与误码插入

Ø 脉冲模板测量(选件)

Ø MFC-R2(选件)

数据(选件)

Ø DTE仿真,DCE仿真和监测模式

Ø X.21,V.24(RS-232),V.35,V.36(RS-449),EIA-530

Ø 环路时延

Ø 帧中继测试(选件)

Ø G.703同向、反向接口测试

其它

Ø VT-100终端仿真(选件)

Ø 远端遥控(选件)






技术指标:



E1电路测试

告警插入

RJ-48端口(端口1 RX/TX,端口RX

 120平衡式 RJ-48(缺省配置)

 120平衡式 CF75 欧非平衡式BNC(通过适配器电缆)

LOS

连续

帧丢失(LOF

连续

AIS


线路代码

AMIHDB3

RDI / FAS Dist


Tx时钟

内部时钟;恢复时钟;外部时钟(通过端口2的适配电缆)

MF AIS


MF RDI / MFAS Dist


Tx频率偏移

±100ppm1ppm步进

VF音频测试

帧格式

非成帧,PCM31,PCM31C,PCM30,PCM30C

VF电平与频率测试

测试模式

端接,监测,桥接,本地环回

VF音频插入

404100427132804Hz ,

-13.0-3.00.03.0dBm

AutoConfig

自动配置功能被用于成帧与测试码型

LED指示器

SYNC,ALARM,ERROR,DATA,LPBK,BATT

VF分路到内置扬声器

性能监测

数据电路测试(选件)

G.821,G.826M.2100

V.21, V.24(RS-232), V.35, V.36(RS-449),   EIA-530适配电缆

ABCD/Sa监测

G.703 同向、反向接口测试适配电缆

环路延时

数据速率(仿真和监控)

测试图案

X.21

同步50bps - 10Mbps

1, 0, 1:1, 1:3 (1 In 4), 1:4 (1 In 5), 1:7 (1 In 8),

63 (2^6-1), 511 (2^9-1), 2047 (2^11-1),   2^15-1, 2^20-1,

2^23-1, QBF, QRSS, LIVE, User

用户比**型(332比特)

用户字节码型(164字节)

V.24(RS-232)

异步50bps - 128Kbps

V.24(RS-232)

同步50bps - 128Kbps

V.35

同步50bps - 2048Kbps

V.36(RS-449)

同步50bps - 10Mbps

EIA-530

同步50bps - 10Mbps

关键结果

Tx时钟源

丢失告警,LOS秒,代码误码计数/率,时钟滑码,帧滑码,LOFAISRDIMF AISMF RDI告警/秒,FAS比特误码计数/率,FAS字误码计数,MFAS字、CRC误码计数/率,CRCFASMFAS同步丢失计数,远端块误码计数(E-Bit /REBE),NFAS字,MFAS字,NMFASSi比特,A比特,Sa-比特序列(Sa4-Sa8),TSE/比特错误计数,TSE/比特错误率,块错误计数,图案滑码,图案滑码秒,图案同步丢失计数/秒,环路延时(us),经过的时间,时间,日期,时隙Rx字节,时隙信令数据

内部 ± 3ppm, 1ppm每年误差

接口提取

常规指标

语言

英语,法语,德语,意大利语,日本语,韩语,葡萄牙语,俄语,简体中文,西班牙语

电源

4 AA 可充电电池(NiMHAlkaline

电池在标准工作状态下可连续使用5小时

错误插入

支持休眠模式

2M代码

单个插入

在标准状态下关机充电5小时,开机充电7小时

2M FAS

单个,2个,3个,4

温度

2M MFAS

单个,2

操作温度

0 - +50

2M CRC

单个

存储温度

-10 - +60

BERT图案滑码

单个

湿度

10%90%

E-Blt/REBE

单个,连续

尺寸

230×120×50mm

Blt(TSE)

单个速率1e-2,1e-3,1e-4,1e-5,1e-6, 1e-7,多个150

重量

< 1kg (2 lbs) 含电池

显示屏

320×240彩色显示屏
