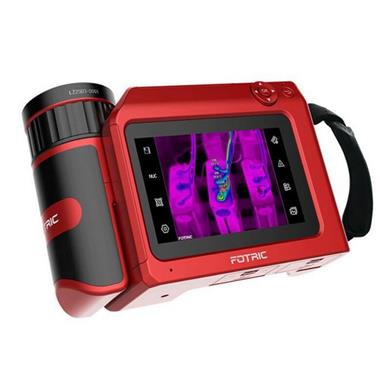

FOTRIC 368C热像仪

 基本参数

 红外分辨率

640 x 480

 热灵敏度 (NETD)

＜60mk@30℃

 视场角(FOV)

25°×19°

 空间分辨率（IFOV）

0.68 mrad

 数码变焦

1~4倍连续变焦

 标签定位

支持标签快速定位和查找热像图

 探测器类型

焦平面阵列(FPA)，非制冷型红外探测器

 探测器像元间距

17µm

 响应波段

7~14µm

 镜头光圈

F1.0

 镜头识别

自动识别选配镜头，保证测温精度

 帧频

60Hz

 *小成像距离

0.20m

 对焦

连续，自动(单次拍摄)与手动对焦

 测量与分析

 测温范围

-20℃~650℃（-20℃~150℃/0℃~350℃/0℃~650℃）

 测温精度

± 2 °C 或 ± 2 %

 高低温定位

有

 点测温

5个点测温

 区域测温

5个区域测温（方形区域或圆形区域）

 线测温

5条线测温

 相间温差自动计算功能

自动计算电气设备两相之间的温差数值

 全屏温升自动计算功能

自动计算镜头场景内的所有被测目标的温升数值

 测点温升自动计算功能

自动计算关注测点的温升数值

 全屏发射率校正

有

 发射率表

有

 分区发射率校正

有

 反射温度校正

有

 大气传递校正

有

 外部光学透过率校正

有

 本机分析

有，在热像仪上直接分析热像照片与视频

 分析软件

AnalyzIR

 支持语言

中英文

 图像显示

 显示屏类型

OLED触摸屏，170°可视范围

 显示屏尺寸

5.5寸

 显示屏对比度

100000:1

 显示屏分辨率

1920*1080像素，1080P超高清显示

 数字图像增强

有

 复合调色聚焦成像技术

有

 高温差均衡成像技术

有

 细节增强融合成像技术

有

 内置数码相机

有，工业级500万像素

 LED照明灯

有

 画中画(PiP)

支持调节红外与可将光位置大小与融合成度

 标准调色板

15种

 超对比调色板

15种反转调色板

 手动图像调节

有

 自动图像调节

有

 *小温宽范围

（手动模式下）

2°C

 *小温宽范围

（自动模式下）

4°C

 遮光罩

自发光技术，内置电子防眩光

 视频

 全辐射红外视频录制

录制到红外热像仪本机

 全辐射热像小视频

全辐射热像小视频录制，自定义采样间隔

 非辐射红外视频流

使用HDMI传输

 视频输出

数字视频输出

 自动捕捉

自定义帧频或间隔

 专业功能

 颜色报警(等温线)

有

 测量功能报警

高温报警、低温报警

 自动命名热像图

支持扫描二维码自动命名保存热像图

 语音附注

有 200s

 文本附注

有

 可见光图片关联技术

有

 储存与传输

 图像浏览

缩略图视图导航和查看选择

 存储介质

内置16G闪存+16GB高速SD卡

 SD卡

有

 图像文件格式

标准JPEG，包含测量数据

 视频文件格式

.IRS/.MP4

 文件格式，可见光图像

标准JPEG格式，自动关联热图像

 音频

有

 传输接口

Type-C USB,HDMI接口,SD卡接口，蓝牙，Wi-Fi

 视频，连接器类型

HDMI接口

 无线连接

Wi-Fi/BlueTooth

 Wi-Fi 属性

标准：802.11 b/g，频率范围：2412–2462 MHz，*大输出功率：15 dBm

 蓝牙

有

 远程显示查看

有，在电视监视器查看热像仪的热像视频流。通过HDMI连接到显示器

 USB

读取热像仪内部闪存数据；读取SD卡数据

 USB

USB 3.0

 电源与环境

 电池类型

2块可充电锂电池

 电池工作时间

环境温度25°C时，连续使用时间 > 5小时

 电池充电时间

2.5h充满电量的90%，由LED灯指示充电状态

 电池充电系统

DCP座充，由LED灯指示充电状态

 电源管理模式

有

 工作温度

-20℃~+55℃

 存储温度

-40℃~+70℃

 相对湿度

IEC 60068-2-30/24小时，95%相对湿度，+25°C至+40°C/2 次循环

 物理参数

 激光

有，2级

 激光类型

半导体AlGaInP二极管激光，1 mW， 635 nm(红色)

 人体工程学设计

180°可旋转镜头

 电磁兼容性（EMC）

IEC 61326-1：基本电磁环境

 抗无线电干扰

FCC第15.247部分

 防护等级

IP 54 (IEC 60529)

 抗撞击

25 g (IEC 60068-2-29)

 抗振性

2 g (IEC 60068-2-6)

 抗跌落

25 g，IEC 68-2-29/设计承受 1 米（3.3 英尺）的掉落高度（使用标准镜头时）

 安全性

IEC 61010-1：过压类别 II，污染等级 2

 US FCC

CFR 47，第 15 部分 B 节

 热像仪尺寸

215*144*90mm

 三脚架安装底座

UNC ¼"-20接口可直接连接三脚架

 保修期

主机2年，电池5年，探测器10年

 建议校准周期

两年（假定正常操作和老化）

 标准配置

热像仪主机（带镜头）、可充电锂电池（2块）、电池充电器、镜头盖、USB线缆、

HDMI连接线、高速SD卡、保修卡、用户手册、原厂标定证书、合格证、手腕带、

颈带、card reader 、U盘、硬质便携箱。

 可选配镜头

 热像仪

视场角

 Fotric 368C

12°×9°

50°×39°

 *单个设备*多配3个镜头（包括标准镜头与高温扩展）

 可选配附件

 LW1-368C

主机延保1年,368C主机延保服务，延保*多不超过3年。

 LC1-368C

标定服务,对于单个镜头，温度量程从-20℃—+650℃的范围内，在热像仪无法通过计量校准时， 需要制造厂家重新对热像仪进行温度标定服务。

 S61

颈带,现场热像巡检时，可将热像仪挂在脖子上，预防意外掉落。

 S63

便携软包,便于携带热像仪的软质尼龙包，带有腰带和肩带。

 S64

硬质便携箱,拥有结构坚固且防水的塑料便携箱。

牢牢固定所有器件。支持锁扣防盗和通气阀，便于航空运输。

 S71

Type-C3.0接口USB线缆,用于通过USB协议将热像仪连接至计算机进行通讯。

 S72

高清视频线,HDMI高清连接线可用于将图像从热像仪传输至显示器上。

 S81

可充电锂电池,大容量可充电锂电池，续航时间不低于5小时，能够延长现场检测的时间。

 S82

锂电池充电器,DCP座充型锂电池充电器，由LED灯指示充电状态。
