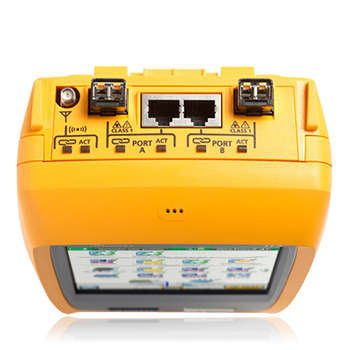

手持式 OneTouch AT G2 网络助手提供了多种故障排除方案。测试仪采用双重铜缆和光纤测试端口,以方便排除 10/100/1000 Mbps 双绞线和 100/1000 Mbps 光纤以太网网络的故障。无需镜像端口或分路器,双端口简化了在线数据包捕获和 VoIP 监控。为了进行 Wi-Fi 网络故障排除,OneTouch AT G2 测试仪集成了 802.11ac 双波段 Wi-Fi 无线电和 3x3 天线。测试仪连接至有线和 Wi-Fi 网络时,在单一页面上并列显示测试结果,有助于问题域隔离。

OneTouch AT Network Assistant 采用模块化设计。10G 模块用于在高达 10Gbps 速率下测试有线 100Mbps 到 10Gbps 以太网交换机端口和链路性能。




可自行配置的用于标准化测试的配置文件

使用直观触摸界面和安装向导创建测试配置文件,其中每个文件均是一整套针对您的网络、服务和应用程序的测试。创建只有几个测试的简单配置文件,或者包含几十个测试的高级配置文件。您可以建立配置文件,以包容不同类型的用户、设备、地点或技术。配置文件一旦创建,即可保存,以便日后快速轻松地重新使用。创建标准化配置文件库,以提高网络支持人员的故障诊断专业技巧。与其他 OneTouch AT 用户共享配置文件。利用配置文件建立始终如一的、更快、更有效进行故障诊断和网络验收测试的最佳规范。

通过运行安装向导了解测试仪的功能,同时简化测试配置文件的创建过程。向导中的分步指导说明、是/否提示、屏显帮助和图形进度指示器简化了配置文件的创建过程。如果需要,有经验的用户可以跳过向导。


自动化的一键式故障诊断

1 小时测试时间仅需 1 分钟完成

使用一键式 AutoTest 自动测试配置文件中定义的所有事项。AutoTest 测试从物理层开始,经过有线和无线基础设施,直到网络服务和用户定义应用程序测试。清晰的通过/失败和警告指示器可突出显示潜在问题。最高级的通过/失败标识可提供一目了然的整体状态。





OneTouch AT 型号比较
型号1TG2-15001TG2-30001T10G-1000
1.搭配 LinkRunner AT 2000 或 OneTouch AT 时


2.搭配 OptiView XG 时


RJ 45 测试端口:10/100/1000BASE-T⚫ x2⚫ x2
光纤 SFP 测试端口:100/1000BASE-X⚫ x2⚫ x2
Wi-Fi 无线信号:802.11 a/b/g/n/ac 2.4/5GHz

非 802.11 检测/识别/位置

RJ 45 测试端口:100/1000/10GBASE-T

光纤 SFP+ 测试端口:1000BASE-X /10GBASE-SRLR

RJ 45 管理端口:10/100BASE-T
AutoTest 配置文件
连通性测试
服务测试 (DHCP, DNS, ICMP, TCP)
线缆接线图和位置
TruePowe PoE 加载测试
在线 VoIP 分析
云服务趋势和分析
检测和分析有线有线和 Wi-Fi有线
用户测试 (HTTP, FTP, IGMP, RTSP, SMTP)
内联有线和 Wi-Fi 数据包捕获有线,内联有线,内联,Wi-Fi有线
有线路径性能测量≤1 Gbps1≤1 Gbps1≤1 Gbps1, ≤10 Gbps2
Wi-Fi 路径性能评估
300/600 Mbps1


Wi-Fi 和有线客户端设备连接测试

通过测试链路协商,确定最近的交换机,以及监测主要交换机端口统计数据来了解客户端如何与有线基础设施连接。带 G2 模块的 OneTouch AT 可以测试 IEEE 802.11a、.11b、.11g、.11n 和 .11ac Wi-Fi 网络。其通过测试客户端与最近的接入点之间的连接、识别接入点名称、通道和安全类型,检查身份认证和关联过程,并监测主要接入点和网络统计数据(包括接入点的漫游详情),了解客户端设备如何与 Wi-Fi 基础设施连接。对于有线客户端,带 G2 模块的 OneTouch AT 测试 10/100/1000BASE-T 双绞线和 100BASE-FX/1000BASE-X 光纤以太网,而带 10G 模块的 OneTouch AT 通过光纤网络为 100/1000/10GBASE-T 和 1000 BASE-X SFP/10 G BASE-SR/LR SFP+ 以太网测试 RJ-45 测试端口。




网络服务测试

测试 DHCP 服务器响应能力。确定有线和 Wi-Fi DHCP 服务器,查看报价、接受时间和租赁信息。测试 DNS 服务器响应能力。确定有线和 Wi-Fi DNS 服务器,查看 DNS 查寻时间。同时,决定是否提供第二 DHCP 地址。如果是意外或潜在恶意服务器,则使用路径分析工具 - 层 2 和层 3 路径分析 - 来追踪设备,以缓解问题。

网络应用测试

通过测定可用性和响应指标确定基于服务器的应用程序是否为所报告问题的根源。将适合应用程序的性能测试添加到自动测试配置文件:ping (ICMP)、连接 (TCP)、网络 (HTTP)、文件 (FTP)、多播 (IGMP)、视频 (RTSP) 或电子邮件 (SMTP)。各项测试在 OneTouch AT 主页上均以图标形式表示。运行自动测试后,点击主页上的测试图标,获取应用程序性能的详细分解说明,包括 DNS 查寻时间、服务器响应时间以及数据速率。

测试结果同时显示,以轻松进行有线/Wi-Fi 和 IPv4/IPv6 性能对比。以下为几个示例:ping(拼接)您的 WLAN 控制器,连接至 VoIP 呼叫管理器上的端口 2000,下载具有 Web 界面的应用程序页面,从服务器上传或下载文件,订阅多播组,访问点播流媒体视频服务器中的视频内容,或者向您的手机发送文本消息电子邮件。

本地、内联网和互联网性能

了解网络服务的性能和以下位置托管的基于服务器的应用程序的性能:在本地数据中心、公司内联网服务器上或通过公共网络访问的服务器上。通过组合协同定位服务和应用程序来创建以位置为中心的自动测试配置文件。测定不同组的服务水平,快速找出问题。

定期自动测试

OneTouch AT 通过 Link-Live 云服务提供定期自动测试功能。这些即时快照将帮助您诊断不时发生的网络问题。



基于云的结果管理

一旦 OneTouch AT 连接至 Link-Live 云服务,有线和无线网络连接测试结果和自动测试结果都可以自动上传至显示板,方便项目管理和报告。您可在任何能够上网且有浏览器的地方使用任何设备随时查看云上托管的服务。它对于需要即时查看测试结果的远程团队的管理者尤其有用。此外,利用 AirCheck G2、LinkSprinter 或 LinkRunner 的团队有一个指示板系统,用来管理网络连接测试的结果,因为所有这些手持网络工具都连接到 Link-Live 云服务。

远程可见性、控制和文件访问

使用内置 RJ-45 管理端口或可选 USB Wi-Fi 适配器以远程控制 OneTouch AT 并远程访问已保存的文件。任何直接在 OneTouch AT 上使用触摸屏执行的操作均可使用电脑、笔记本、平板电脑或智能手机远程实现。减少传送到报告问题的客户位置所花费的时间、费用以及其他不便。Webcam 支持可实时、远程查看测试仪周围的环境。 通过云服务远程控制装置还可以遍历 NAT 设备,这在办公室外进行故障诊断时非常有用。


有线网络发现和分析

自动发现铜线和光纤连接设备以及关键设备属性。从十四种不同排序中选择,获取有线网络的不同视图。例如,根据 IPv4 或 IPv6 地址进行排序可识别已使用的和可用的地址。或者按照交换机名称/插槽/端口进行排序,以了解网络设备上的连接位置。按照发现的问题进行排序,快速找出潜在的问题。其他发现辅助分析工具有助于解决问题及创建配置文件。例如,多端口统计信息工具提供交换机、路由器和接入点端口统计数据,包括速度、双工、插槽、端口、VLAN、主机计数、使用率、丢弃率和错误率。Devices on Port 工具可监视连接到各个交换机端口的设备。路径分析工具会在 OneTouch AT 和目标设备之间提供一个层 2 和 3 跟踪路由,包括每次跳跃的时间和 SNMP 交换机和路由端口统计数据。









Wi-Fi 网络发现和分析

自动发现 Wi-Fi 设备和关键设备属性,包括 802.11ac 新接入点和客户端。从二十个上下文相关排序中选择,获取无线网络的不同视图。例如,根据信号强度排序可解决 Wi-Fi 覆盖范围问题。根据 MAC 制造商排序可以发现 Wi-Fi 设备的类型,以及其相对于 SSID、AP 和信道的连接方式。根据信道排序可以确认信道间距和使用问题。根据授权状态排序可以找出潜在的安全违规行为。其他发现辅助分析工具有助于解决问题及安全实施。如果通过有线分析还发现了 Wi-Fi 设备,跨链路功能可帮助实现一键在有线和 Wi-Fi 分析视图间进行切换。









端对端路径性能评估

通过端对端的路径性能评估,确保新安装或升级的有线和 Wi-Fi 网络达到 SLA 目标,并且能够满足新的更高带宽的应用程序的需要。评估本地 OneTouch AT 和远端 OneTouch AT 对等设备或远端 LinkRunner 反射器间的吞吐量、丢帧、延迟和抖动。远端对等设备提供上行和下行的结果,而远端反射器提供往返的结果。在铜线和光纤网络上评估速率达到 1 Gbps 时的性能,在 Wi-Fi 网络上评估速率达到 600 Mbps 时的性能。特殊用途型号的存在帮助实现了同一设备上的 OneTouch AT 有线接口与 Wi-Fi 接口间的测试,无需远端设备。

VoIP 分析

在线实现 IP 电话和网络之间的 OneTouch AT 连接,进行实时故障排除和分析。VoIP 分析测试揭示了 PoE、DHCP、TFTP、SIP 和 SCCP 的相关问题。该测试可以了解未加密的 SIP 和SCCP 流量,以调试 VoIP 电话问题,并量化 VoIP 呼叫质量。可以选择同时捕获 VoIP 会话。




捕获信息包功能

在需要使用数据包层级的视图解决复杂的网络或应用程序问题时捕获有线、Wi-Fi、VoIP 和自动测试流量。通过过滤流量捕获最重要的部分。将捕获文件导出到计算机中,以便用协议分析软件进行解码和分析。捕获单端口、两个端口集合或客户端设备和网络间的在线端口的有线流量。在线捕获避免配置交换机镜像端口或安装单独的分路器的复杂性、所需的时间和成本。通过信道和模式捕获 Wi-Fi 流量(20 MHz 或 40 MHz+)。


常规
尺寸(模块和电池已安装)10.3 英寸 x 5.3 英寸 x 2.9 英寸(26.2 厘米 x 13.5 厘米 x7.3 厘米)
重量(模块和电池已安装)3.5 磅(1.6 千克)
显示屏5.7 英寸(14.5 厘米)LCD,带有投射式电容触摸屏,480 x 640 像素
交流适配器输入:100-240 Vac, 50-60 Hz, 1.0 A
输出:+15 Vdc, 2.0 A
电池类型锂离子电池组,7.2 V
电池寿命依据使用类型的不同,大约 3-4 小时
测试仪关闭时电量从 10% 充到 90% 需要 4 小时
内存内置:系统和用户文件间共享 2 GB
SD 卡:4/8 GB,为实现最佳性能选择的品牌和型号
USB 2.0 A 型端口:适用于 USB 大容量存储设备
有线网络接口
网络分析端口两种 RJ-45 10/100/1000BASE-T 以太网
2 个小型可插拔 (SFP) 100BASE-FX/1000BASE-X Ethernet
管理端口

一种 RJ-45 10/100BASE-T 以太网
一个 USB 802.11(需要可选适配器)

所支持的网络标准IEEE 10BASE-T、IEEE 100BASE-T、IEEE 1000BASE-T、IEEE 100BASE-FX、IEEE 1000BASE-X
RFC 和标准 MIB 使用了1213、1231、1239、1285、1493、1512、1513、1643、1757、1759、2021、2108、2115、2127、2233、2495、2515、2558、2618、2737、2790、2819、3592、3895、3896、4188、4502。
不可连接到电话网络OneTouch AT 分析仪并非设计用于连接电话网络。

OneTouch AT 分析仪并非设计用于连接 ISDN 线路。

除非通过符合监管机构要求的计算机网络调制解调器设备,否则不得连接到电话网络或 ISDN 线路。
Wi-Fi 网络接口
Wi-Fi 连接性802.11a, 802.11b, 802.11g, 802.11n, 802.11ac
数据传输速率802.11a:6/9/12/24/36/48/54 Mbps
802.11b:1/2/5.5/11 Mbps
802.11g:6/9/12/24/36/48/54 Mbps
802.11n (20 MHz):MCS0-23,达 216 Mbps
802.11n (40 MHz):MCS0-23,达 450 Mbps
802.11ac(80 MHz):MCS0NSS1-MCS9NSS3,高达 1.3 Gbps
工作频率2.412 ~ 2.484 GHz(工业、科学、医学频段)
5.170 ~ 5.825 GHz
安全性

64/128 位 WEP 密钥、WPA、WPA2、802.1X

传送输出功率1(容差:± 2.0 dBm)802.11a:16 dBm ± 2 dBm @ 54 Mbps
802.11b:20 dBm ± 2 dBm @ 11 Mbps
802.11g:17 dBm ± 2 dBm @ 54 Mbps
802.11gn HT20:17 dBm ± 2 dBm @ MCS23
802.11gn HT40:16 dBm ± 2 dBm @ MCS23
802.11an HT20:15 dBm ± 2 dBm @ MCS23
802.11an HT40:15 dBm ± 2 dBm @ MCS23
802.11ac VHT20:13 dBm +/- 2 dBm @ MCS8NSS3
802.11ac VHT40:13 dBm +/- 2 dBm @ MCS9NSS3
802.11ac VHT80:11 dBm +/- 2 dBm @ MCS9NSS3
接收灵敏度(容差:± 2 dBm)802.11b:-88dBm@11Mbps
802.11g:-74dBm@54Mbps
802.11gn :-69dBm@HT20,MCS23
802.11gn :-67dBm@HT40,MCS23
802.11a:-73dBm@54Mbps
802.11an :-68dBm@HT20,MCS23
802.11an :-66dBm@HT40,MCS23
802.11ac :-64dBm@VHT20, MCS8NSS3
802.11ac :-63dBm@VHT40, MCS9NSS3
802.11ac :-60dBm@VHT80, MCS9NSS3
1.最大功率设置随信道和具体国家法规而变化。
Wi-Fi 天线
内置 Wi-Fi 天线三个内置 2.4 GHz、1.1 dBi 峰值、5 GHz、3.2 dBi 峰值天线支持 3x3 MIMO 技术
外置定向天线天线,频率范围 2.4 - 2.5 和 4.9 - 5.9 GHz。
2.4 GHz 频带的最小增益为 5.0 dBi 峰值,以及 5 GHz 频带的 7.0 dBi 峰值。
外置天线连接器(外置天线端口只接收,不发送)反向 SMA
环境与法规要求
工作温度32°F 至 122°F(0°C 至 50°C)
电池充电温度32°F 至 104°F(0°C 至 40°C)
贮存温度-40°F 至 160°F(-40°C 至 71°C)
-4°F 至 122°F(-20°C 至 50°C)(充电时间超过 1 周)
工作相对湿度(% RH 无冷凝)5 % 至 45 % 32°F 至 122°F(0°C 至 50°C):
5 % 至 75 % 32°F 至 104°F(0°C 至 40°C):
5 % 至 95 % 32°F 至 86°F(0°C 至 30°C):
冲击和振动符合 3 类设备的 MIL-PRF-28800F 要求
安全CAN/CSA-C22.2 No. 61010-1-04, IEC 61010-1:2001
操作高度13,123 英尺(4,000 米)、10,500 英尺(3,200 米)带交流适配器
存储高度39,370 英尺 (12,000 m)
污染等级2
EMCEN 61326-1:2006
电缆
电缆类型100 Ω 非屏蔽双绞线 (UTP) LAN 线缆。
100 Ω 非屏蔽或屏蔽双绞线 (SeTP) LAN 线缆。
TIA 类别3、4、5、5e 和 6:ISO 等级 C、D、E 和 F。
线缆长度测量可测量的线缆长度从 3 英尺(1 米)到 656 英尺(200米)。
精度:± 6 英尺(± 2 米)或 5%,以较大值为准。
长度测量以 CAT 5e 线缆的额定传播速度 (NVP) 为基础。
测试设置
有线速度、双工、PoE、802.1X、IPv4 地址、IPv6 地址、MAC 地址(端口 A 可由用户更改)、VLAN、等待 Rx 帧、支持有线
Wi-Fi频段(2.4 和/或 5 GHz)、授权默认、扫描或连接、SSID、安全性、IPv4 地址、IPv6 地址、MAC 地址(Wi-Fi 适配器可由用户更改)、传输探头、启用 Wi-Fi、信号调节、本底噪声调节
分析SNMP v1/v2、SNMP v3、慢速发现
云工具
趋势使用(有线端口、Wi-Fi 端口、管理端口),持续时间(2 分钟至 1 周),间隔(1, 2, 5, 10, 30, 60 分钟),代理(关/开)
声明设备声明,代理(关/开)
设备名称文本字符串
云远程打开/关闭
维护工具
管理端口用户和密码安全性、当前端口(有线/Wi-Fi)、有线端口配置、Wi-Fi 端口配置
语言(用户界面)中文(简体)、英语、法语、德语、日语、韩语、葡萄牙语、俄语、西班牙语
日期/时间、数量、长度选择格式
超时时间背光时间、关机时间
音频信号打开、关闭
显示屏亮度
恢复出厂默认设置快速、完整(完成内部储存覆盖)
版本信息模块、平台
产品注册已注册、金牌支持
更新软件选择来源
选件输入产品密钥
导出日志导出至 SD 卡
网络测试
接收 Rx 光功率测量精度取决于收发器,通常是 ± 3.0 dB
以太网供电 (PoE)单端测试:
    PSE 和 PD 设备之间的在线测试:
      基础架构电缆、链路、PoE、最近的交换机、最近的 AP、DHCP 服务器、DNS 服务器、网关
      有线分析主机、接入设备、服务器、工具(端口扫描、添加测试、路径分析、多端口统计、端口上的设备、浏览、TELNET/SSH)、分类
      支持的发现协议SNMP v1/v2/v3、CDP、EDP、LLDP、ICMP、ARP、FDP
      Wi-Fi 分析网络、接入点、客户端、信道、工具(名称、授权、连接、定位、捕获)、分类、显示有效
      服务Ping (ICMP)、连接 (TCP)、网络 (HTTP)、文件 (FTP)、多播 (IGMP)、视频 (RTSP) 或电子邮件 (SMTP)。
      有线性能(本地至远程)
        Wi-Fi 性能(本地到远程)
          测试工具
          捕获、有线
            捕获、Wi-Fi
              VoIP 分析
                性能测试远端端口编号,启用 AutoStart
                浏览器端口(管理/有线/Wi-Fi)
                Telnet/SSH用户名/密码(用于 SSH)
                音频发生器IntelliTone™,模拟 400 Hz,模拟 1 kHz
                Flash 交换机端口1s、2s、3s
                FiberInspector™/Webcam实时、暂停、扩展(用于光纤)、保存
                文件工具
                配置文件保存、删除、重命名、导出、导入、加载
                AP 授权保存、删除、重命名、导出、导入、加载
                报告保存、删除、重命名、导出、导入、查看
                屏幕保存、删除、重命名、导出、导入、查看
                认证和合规
                Conformite Europeene.符合欧盟和欧洲自由贸易协会 (EFTA) 的要求。
                通过加拿大标准协会的认证
                符合相关澳大利亚标准

                每个升级工具包都有一个键码,将通过电子邮件发送给客户,还将通过邮件给客户发送一个含有 1TG2-3000-MOD 的工具包。
                客户必须提供主机和模块的序列号、终端用户的姓名和联系信息,以及订单号。客户可为升级包购买支持服务,从而获得从升级工具包发货日期起一整年的 1TG2-3000 支持服务。这会替代之前型号现有的支持服务。


                OneTouch AT G2 以太网和 Wi-Fi 测试仪

                包含物品:10/100/1000 Mbps 铜缆/光纤和 802.11a/b/g/n/ac 测试模块、Versiv 平台、两个 1G SX SFP 光纤收发器、附带装配夹的外置定向天线、SD 卡、主机背带、手带、交流适配器和电源线、USB 闪存驱动器、WireView #1-6、RJ45 跳接线和耦合器、便携包、快速入门指南和附有用户手册的资源 CD
