Fluke 810振动诊断分析仪/测振仪是您随身携带的振动诊断专家。它使用振动测试方法来控制非计划的停产,防止问题反复发生,设置维修优先级,并对资源进行管理。新型Fluke 810振动诊断分析仪/测振仪可帮助您排查和诊断常见机械问题并排列维修优先顺序,无需任何以前的机器历史记录。
Fluke 810 测振仪:满足您迫在眉睫的需求...
通过振动测试办法,控制计划外停机、防止重复性问题、设置维修的优先顺序以及管理您的资源。
Fluke 810 振动测试仪是先进的故障诊断工具,可满足机械维护人员迫在眉睫的需求。良好的诊断技术,可帮助您快速识别机械问题并确定优先顺序,让您掌握振动分析师的专业技术。
您的工厂、团队和工作令您感到自豪。您的技术让工作正常运行,但有时都没有足够的时间或资源来赶上工作进度,更别说主动进行机械维护。Fluke 810 测振仪将功能强大的诊断引擎与简单的分步流程结合在一起,无需参考测量历史记录,在**次测量时即可针对特定的机器故障及其严重程度进行报告,从而让您优越一步。总体振动测量和频谱图让技术人员能够迅速评估机器总体运行状况,而增强的报告和切实可行的建议给予您解决关键问题首先需要的信心。
功能和优点
|
使用 Fluke 810 测振仪可以:
|
全新的 Fluke 810 可通过以下三个简单步骤,帮助您查找和诊断常见的机械问题并确定维修的优先顺序:
振动测试从未如此简单过。
Fluke 810 询问一些已知的基本机器信息。板载信息功能提供现场提示,让您像专家一样进行设置和测量。
Fluke 810 非常容易与您的维修程序融为一体。
利用 Fluke 810 快速诊断故障或监测机器状态。
不必再猜测机器的状况。
仅需按一下按钮,Fluke 810 即可判断故障根源、位置以及严重程度。立即修复。
诊断技术指标 | ||
标准故障 | 不平衡、松动、失中和轴承故障 | |
分析 | 电动机、风扇、鼓风机、皮带和链条驱动器、变速箱、联轴器、离心泵、活塞泵、滑片泵、螺旋桨泵、螺杆泵、旋转式螺纹/齿轮/凸轮泵、活塞式压缩机、离心式压缩机、螺杆式压缩机、紧密连接的机器、心轴 | |
机器转速范围 | 200 rpm 至 12000 rpm | |
诊断详情 | 纯文本诊断,故障严重度等级(轻度、中度、严重、极严重),维修详情,引用的峰值,频谱 | |
电气技术指标 | ||
量程变换 | 自动 | |
A/D 转换器 | 4 通道,24 位 | |
可用带宽 | 2 Hz 至 20 kHz | |
采样 | 51.2 Hz | |
数字信号处理功能 | 自动配置的防失真滤波器、高通滤波器、抽样、重叠、加窗、FFT 和平均 | |
采样率 | 2.5 kHz 至 50 kHz | |
动态范围 | 128 dB | |
信噪比 | 100 dB | |
FFT 分辨率 | 800 线 | |
频谱窗口 | 汉宁窗 (Hanning) | |
频率单位 | Hz、orders、cpm | |
振幅单位 | in/sec、mm/sec、VdB(美国)、VdB*(欧洲) | |
非易失性存储器 | SD 微型存储卡、2 GB 内存 + 用户扩展存储槽(附加存储空间) | |
通用技术指标 | ||
尺寸(高 x 深 x 宽) | 18.56 x 7.00 x 26.72 cm (7.30 x 2.76 x 10.52 in) | |
重量(含电池) | 1.9 kg (4.2 lb) | |
显示屏 | ? VGA,320 × 240 色(对角线 5.7 英寸)LED 背光 TFT LCD | |
输入/输出连接 | 三轴传感器连接 | 4 针 M12 连接器 |
单轴传感器连接 | BNC 连接器 | |
转速计连接 | Mini DIN 6 针连接器 | |
PC 连接 | Mini ‘B’ USB (2.0) 连接器 | |
电池 | 电池类型 | 锂离子,14.8 V,2.55 Ah |
电池充电时间 | 3 小时 | |
电池放电时间 | 8 小时(在正常情况下) | |
交流适配器 | 输入电压 | 100 VAC 至 240 VAC |
输入频率 | 50/60 Hz | |
操作系统 | WinCE 6.0 Core | |
语言支持 | 英语、法语、德语、意大利语、日语、葡萄牙语、简体中文、西班牙语 | |
保修期 | 三年 | |
环境指标 | ||
工作温度 | 0 °C 至 50 °C(32 °F 至 122 °F) | |
存储温度 | -20 °C 至 60 °C(-4 °F 至 140 °F) | |
工作湿度 | 10% 至 95% 相对湿度(无冷凝) | |
机构认证 | CHINA RoHS、CSA、CE、C TICK、WEEE | |
电磁兼容性 | EN 61326-1:2006, EN 61010:1:2001 第 2 版。 | |
传感器技术规格 | ||
传感器类型 | 加速计 | |
灵敏度 | 100 mV/g(±5%,25 °C) | |
加速度范围 | 80 g 峰值 | |
幅度非线性度 | 1% | |
频率响应 | Z | 2 至 7,000 Hz ±3dB |
X,Y | 2 至 5,000 Hz ±3dB | |
电源要求 (IEPE) | 18 VDC 至 30 VDC,2 mA 至 10 mA | |
偏置输出电压 | 12 VDC | |
接地 | 外壳接地 | |
传感元件设计 | PZT 陶瓷/剪切式 | |
外壳材料 | 316L 不锈钢 | |
固定件 | 10-32 电容性内六角头螺丝、2 极稀土磁铁(48 磅拉拔强度) | |
输出接头 | 4 针,M12 | |
匹配连接器 | M12 - F4D | |
非易失性存储器 | TEDS 1451.4 兼容 | |
振动限值 | 500 g 峰值 | |
冲击限值 | 5000 g 峰值 | |
电磁灵敏度,等效 g | 100 微克/高斯 | |
密封性能 | 气密密封 | |
温度范围 | -50 °C 至 120 °C(-58 °F 至 248 °F)±7% | |
保修期 | 1 年 | |
转速计技术指标 | ||
尺寸(深 x 宽) | 2.86 x 12.19 cm (1.125 x 4.80 in) | |
重量 | 96 g (3.4 oz),包括电缆 | |
电源 | 由 810 测振仪供电 | |
检测 | Class 2 激光二极管 | |
量程 | 6.0 至 99,999 rpm | |
精度 | 6.0 至 5999.9 rpm | ± 0.01% 和 ± 1 位 |
5999.9 至 99999 rpm | ± 0.05% 和 ± 1 位 | |
分辨率 | 0.1 rpm | |
有效范围 | 1 cm 至 100 cm(0.4 in 至 39.27 in) | |
响应时间 | 1 s (> 60 rpm) | |
控件 | 测量开/关透明按钮 | |
接口 | 6 针 Mini DIN | |
电缆长度 | 50 cm (19.586 in) | |
保修期 | 1 年 | |
转速计附件 | 反光带 | 1.5 x 52.5 cm (0.59 x 20.67 in) |
Viewer PC 软件 | ||
*低硬件要求 | 1 GB 的 RAM | |
操作系统要求 | Windows XP、Vista |

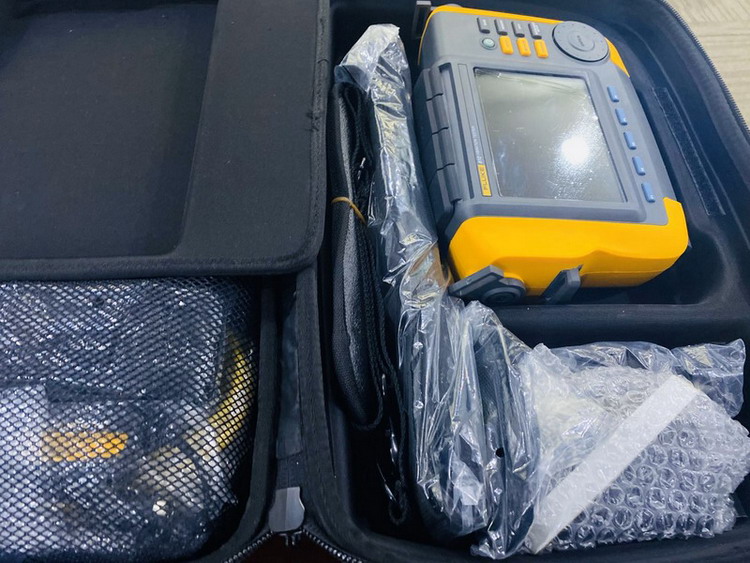

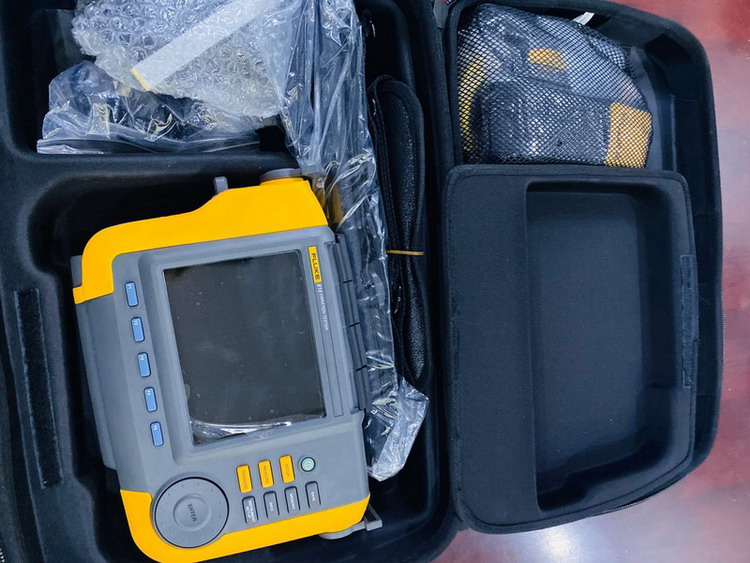

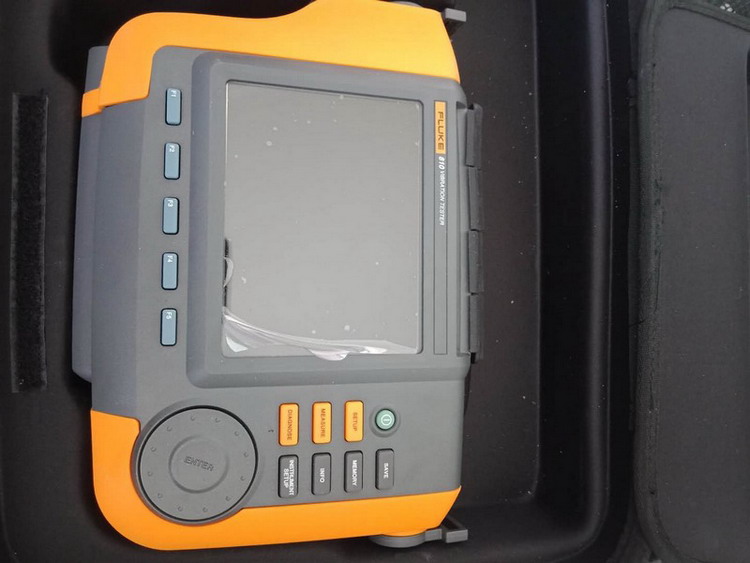

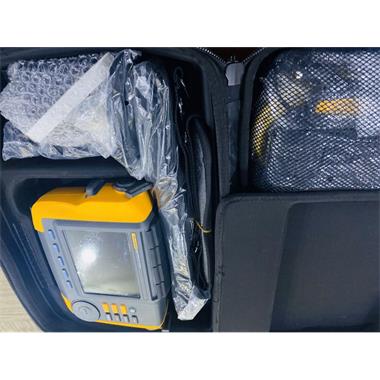

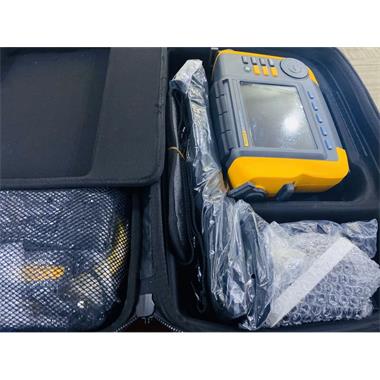

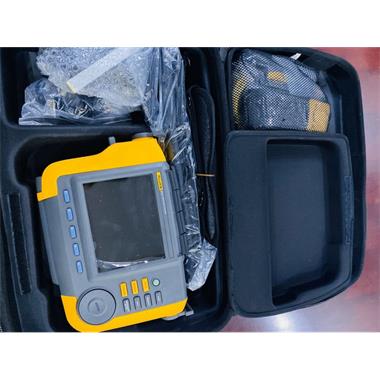

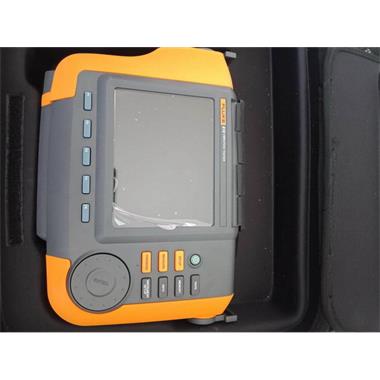

型号: Fluke 810 测振仪 |
振动诊断仪 |
振动诊断仪包括: |
带诊断功能的振动诊断仪 |
三轴加速度计、磁铁安装座、带胶粘剂的安装垫套件、加速度计快速断开电缆 |
激光转速计和储存兜 |
带电缆和适配器的智能型电池 |
背带和可调手带 |
Viewer PC 软件 |
微型 USB 至 USB 电缆 |
入门指南、带图示的快速参考指南、用户手册光盘 |
携带包 |
