混合模式多端口矢量网络分析仪(MMVNA
Mixed Mode Multi-port Vector Network Analyzer(MMVNA)

高性价比汽车以太网测试方案








关键性能

√ 被测设备(DUT)的多端口和单端测试;
√ 同轴电缆和双绞线电缆、布线链路与部件测试
√ 多对和单对线测试
√ 支持 OPEN 联盟、BroadR-Reach、802.3bw、802.3bp 和 802.3ch(draft) S 参数的测试:

  • 链路段和元件:电缆、连接器、线束

  • OPEN 联盟矢量分析仪(VNA)参考测试

  • 设备连接器接口(ECU、MDI)

  • 发送器与接收器

MMVNA 100 产品

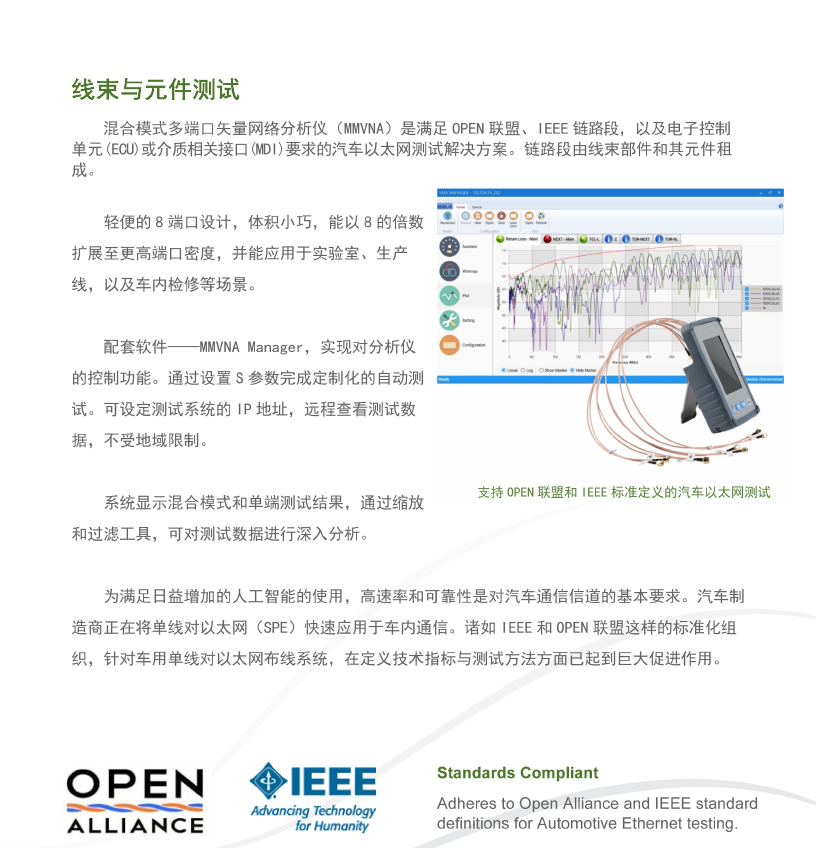

MMVNA 电路版易于集成在线束测试台或组成便携式测试系统.

型号描述细节
电路板型号
MMVNA-100 K101 对 MMVNA-100 型电路板1 对 MMVNA-100 电路板,包含 8 根连接在测试端口上的60cm 长同轴电缆
MMVNA-100 K201 对 MMVNA-100 型电路板,配套软件1 对 MMVNA-100 电路板,包含 8 根连接在测试端口上的60cm 长同轴电缆
带有许可证的 MMVNA Manager 软件,用于分析仪的配置和测试报告管理
带外壳的便携式测试系统
MMVNA-100 K021 台带外壳的 MMVNA-100 型测试设备1 台带外壳的 MMVNA-100 型测试设备,包含 8 根连接在测试端口上的 60cm 长同轴电缆
MMVNA-100 K041 台带外壳的 MMVNA-100 型测试设备,配套软件1 台带外壳的 MMVNA-100 型测试设备,包含 8 根连接在测试端口上的 60cm 长同轴电
带有许可证的 MMVNA Manager 软件,用于分析仪的配置和测试报告管理
MMVNA-100 K121 对带外壳的 MMVNA-100 型测试设备1 对带外壳的 MMVNA-100 型测试设备,包含 8 根连接在测试端口上的 60cm 长同轴电缆
MMVNA-100 K221 对带外壳的 MMVNA-100 型测试设备,配套软件1 对带外壳的 MMVNA-100 型测试设备,包含 8 根连接在测试端口上的 60cm 长同轴电缆
带有许可证的 MMVNA Manager 软件,用于分析仪的配置和测试报告管理
支持项目
VNA-MANAGER 10MMVNA MANAGER 软件MMVNA Manager 软件,用于分析、设置 S 参数、捕获数据,包含软件许可证。
MMVNA-100 CALKITMMVNA-100 校准套件用于 MMVNA-100 的工厂级校准
CNVRTER-COAX-RJ45同轴-RJ45 转接板8 个同轴电缆接口转接为 1 个 RJ45 接口
