理想线缆网络测试仪

简单介绍：

美国理想线缆性能测试仪产品光纤与铜缆千兆性能测试－按IEEE 802.3标准，对光纤与铜缆链路进行测试多媒体千兆性能测试－测试VoIP、视频、网页浏览等业务在光纤上的应用。

详情介绍：

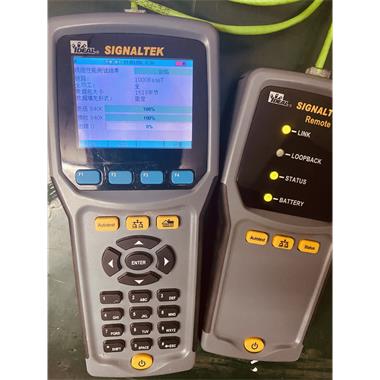

SIGNALTEK线缆性能测试仪产品特点

光纤与铜缆千兆性能测试－按IEEE 802.3标准，对光纤与铜缆链路进行测试

·多媒体千兆性能测试－测试VoIP、视频、网页浏览等业务在光纤上的应用

·误码率BERT及光衰减测试－对光链路进行比特错误率测试，并测量光功率衰减值

·双波长测量－支持使用850nm和1300nm波长的所有局域网光链路测试应用

·使用小型可插拔光模块（SFP）－小巧、现场可更换

·存储数千条测试－使用内存或U盘存储测试以供打印。

技术指标

除了线缆性能测试，SIGNALTEK可配置成运行几分钟或几小时进行误码率测试。SIGNALTEK可重点测试临界网络链路，通过在网络中发送上百个千兆比特数据帧，寻找数据包丢失情况，找到其它仪器难于发现的网络间歇问题。采样新一代千兆以太网技术，IDEAL的改进，赋予SIGNALTEK性能。

接口

－USB接口 A/B型，直流电源接口

－屏蔽型RJ-45接口：支持10/100/1000Mbps以太网连接

－SFP接口：支持SFP型激光模块，850nm及1300nm波长，1000Mbps以太网SFP-850nm激光模块

－Class1激光，符合EN60825-1规定

－兼容光纤类型：50/125μm、62.5/125μm多模光纤

－输出功率（dBm）：-9.5，-3

－接收功率范围（dBm）：0～-20

－链路长度：50/125μm光纤：550m、62.5/125μm光纤：300m

－使用温度：-10~80℃，相对湿度85％

SFP-13X0nm激光模块

－Class1激光，符合EN60825-1规定

－兼容光纤类型：50/125μm、62.5/125μm多模光纤，9/125μm单模光纤

－输出功率（dBm）：-9，-2.5

－接收功率范围（dBm）：0～-22

－链路长度：50/125μm光纤：550m

62.5/125μm光纤：300m

9/125μm单模光纤：10km

－使用温度：-10~80℃，相对湿度85％

长度测量

－RJ-45接口：TDR长度测量1－4对铜缆：140m

－SFP接口：不能测量光纤长度

误码率测试

－铜缆：按IEEE802.3ab标准测试10/100/1000Mbps误码率

－光纤：按IEEE802.3ab标准测试1000Mbps误码率

电池寿命：（标准碱性电池）

－铜缆测试：约15小时（22个测试/小时，45s/自动测试）

－光纤测试：建议使用交流电源供电
