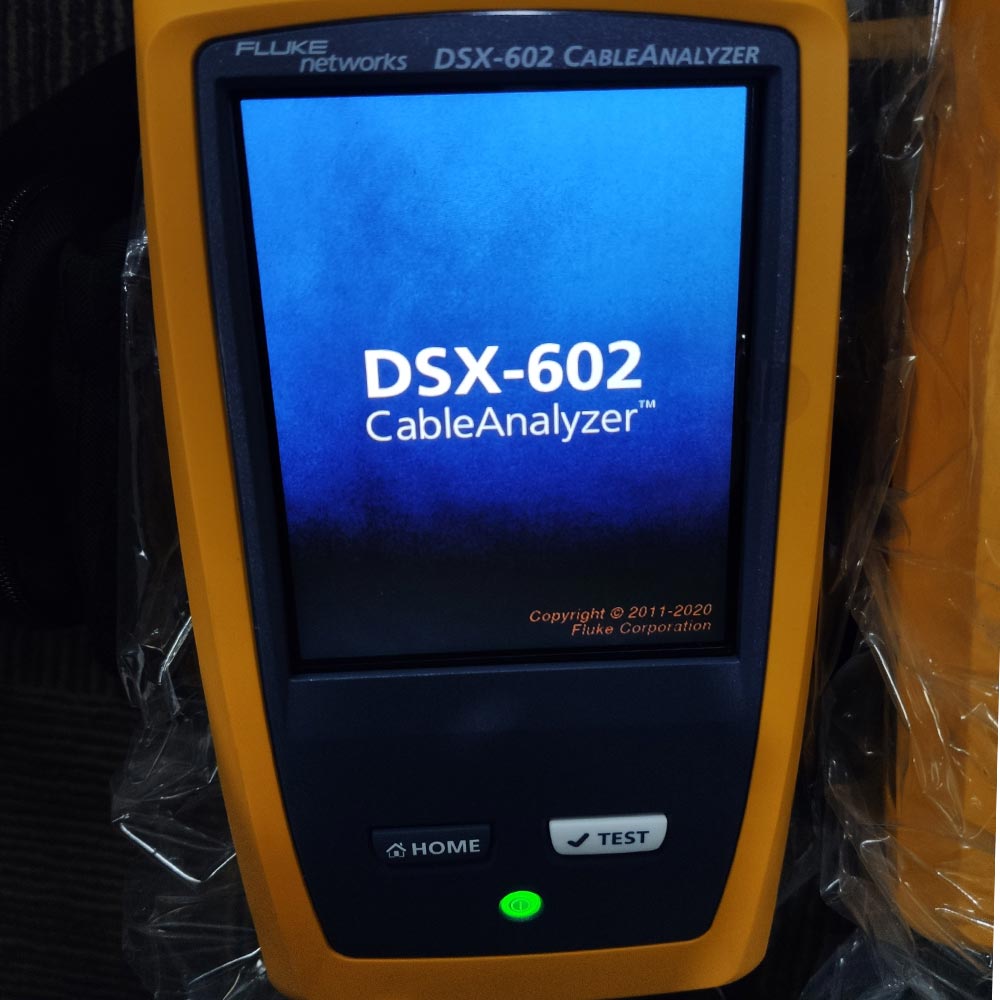

DSX-600 提供基本的  Cat 6A 和 Class EA 铜缆认证,测试时间仅需10秒,并拥有高级用户界面。利用 LinkWare  Live,从任意智能设备通过 Wi-Fi  管理工作和测试仪。 Fluke Networks 闻名遐迩的可靠性以及遍布全球的支持。



△ Cat 6A 和 Class EA 铜缆认证

△ 包括通道测量适配器;可选配带可插拔测试插头的永久链路适配器

△ Cat 6A 测试时间为 10 秒

△ ProjX 管理系统使测试设置变得简单且万无一失

△ HDTDX 和 HDTDR 诊断功能准确定位故障位置

△ 集成 LinkWare  Live,可从任意智能设备管理工作和测试仪

△ 使用 LinkWare  PC,可快速、方便地创建 PDF 格式的专业定制报告


线缆类型
线缆类型
屏蔽和非屏蔽的双绞 LAN 布线TIA 类别3、4、5、5e、6、6A:100 Ω ISO/IEC Class C, D, E, EA: 100? 和 120?
测试标准
TIACategory 3, 5, 5e, 6, 6A per ANSI/TIA-568.2-D
ISO/IEC根据 ISO/IEC 11801:2002 和修订 C 和 D、E、EA 类
IEEE 802.310BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T
一般规格
自动测试速度5e 或 6 类/Class D 或 E 的全双向自动测试:9 秒;完整的双向 6A 类 EA 级自动测试:10 秒
支持的测试参数(测试标准决定了报告的参数和频率范围)接线图,长度,传播延迟,延迟偏差,直流回路电阻,插入损耗(衰减),回波损耗 (RL),近端串扰 (NEXT),衰减串扰比 (ACR-N),ACR-F (ELFEXT),综合 ACR-F (PS ELFEXT),综合 NEXT,综合 ACR-N
*大频率500 MHz
测试结果存储12,000 Cat 6A 带图
显示屏5.7 英寸 LCD,具有感应电容触摸屏
体积主机与智能远端单元:2.625 英寸 x 5.25 英寸 x 11.0 英寸(6.67 厘米 x 13.33 厘米 x27.94 厘米)
重量3 磅(1.36 千克)
电池锂离子电池组,7.2 V
电池寿命8小时
电池充电时间4 小时(40? C 以下,测试仪关闭)
所支持的语言英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、简体中文、韩文、俄文、繁体中文、捷克文、波兰文、瑞典文、匈牙利文
校验维修中心校验周期为一年
集成 Wi-Fi符合 IEEE 802.11 a/b/g/n 要求;双频(2.4 GHz 和 5 GHz)
环境规格
操作温度32° F 至 113° F(0° C 至 45° C)
贮存温度-22° F 至 +140° F(-30° C 至 +60° C)
工作相对湿度(% RH 无冷凝)0% - 90%, 32° F - 95° F: (0° C - 35° C);0% - 70%, 95° F - 113° F: (35° C - 45° C)
振动随机,2 g,5 Hz -500 Hz
冲击1 米跌落试验(无论是否带有模块和适配器)
安全CSA 22.2 No. 61010, IEC 61010-1 第 3 版
海拔13,123 英尺 (4,000 m);10,500 英尺(3,200 米),含交流适配器
EMCEN 61326-1:便携


型号说明
DSX-600

DSX-600 DSX-600 CableAnalyzer 包含: DSX-600 CableAnalyzer 主机和智能远端单元、 两个 Cat 6A/EA 通道适配器、 一个 15 cm (6 inch) RJ45 参考跳线、软携包、用于 PC 通信的 USB 电缆、两个交流适配器、DSX-600 入门指南

DSX-600-PRO

DSX-600 Pro CableAnalyzer 包含: DSX-600 CableAnalyzer 主机和智能远端单元、 两个 Cat 6A/EA 通道适配器、 一个 15 cm (6 inch) RJ45 参考跳线、两个永久链路适配器?、软携包、 用于 PC 通信的 USB 线、两个交流适配器、DSX-600 入门指南
